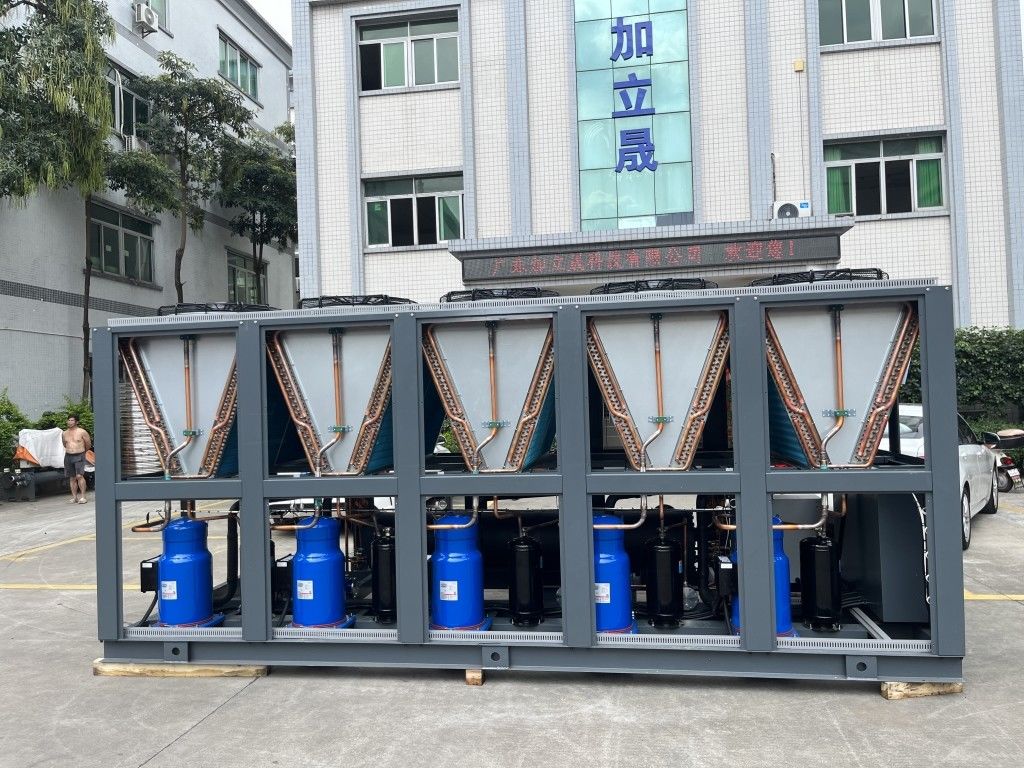

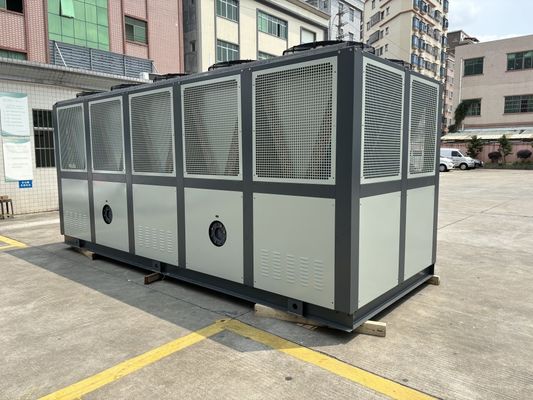

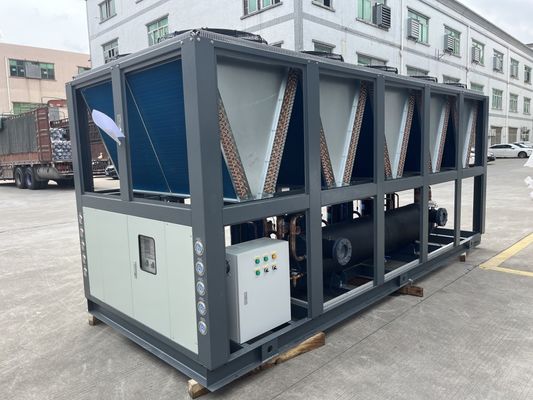

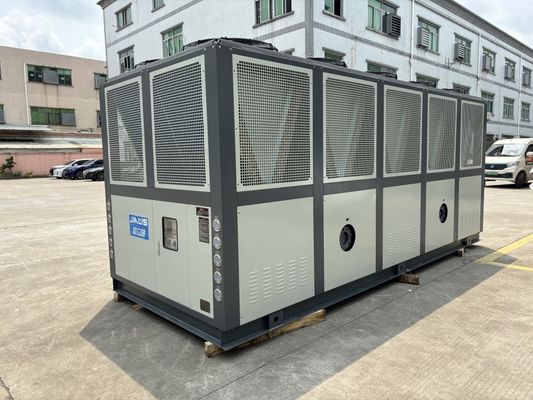

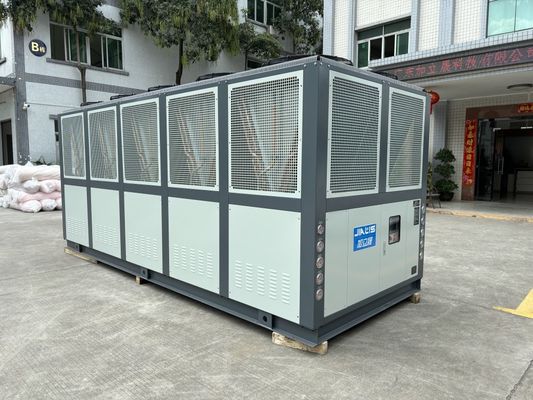

JLSF-125HP Besar Air-dingin Scroll Chiller AC Constant suhu chiller
Detail produk:
| Tempat asal: | Dong Guan Cina |
| Nama merek: | JIALIS |
| Sertifikasi: | CE/ISO9001 |
| Nomor model: | JLSF-125HP |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 set |
|---|---|
| Harga: | Discuss |
| Kemasan rincian: | Kotak kayu lapis |
| Waktu pengiriman: | 20 hari |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 50 unit per bulan |
|
Informasi Detail |
|||
| Nama produk: | Pendingin Air Berpendingin Udara | Sistem kontrol: | Siemens PLC/ Layar sentuh 7 inci |
|---|---|---|---|
| Suhu air keluar: | 5-50 ℃ | Jenis Kompresor: | Denmark Danfoss kompresor gulung |
| Penguap: | Cangkang dan Tabung | Kondensator: | Bersirip |
| Kipas Kondensor: | Aksial / Sentrifugal | Tingkat Kebisingan: | ≤65dB(A) |
| Tegangan: | 380V-415V/440V-460V | Frekuensi: | 50HZ/60HZ |
| pendingin: | R410a | Sistem perlindungan: | Tekanan Tinggi/Rendah, Aliran Air, Overload, dll. |
| Jaminan: | 12 bulan | ||
| Menyoroti: | Pemanas Roll dengan suhu konstan yang didinginkan dengan udara,Chiller Roll Air Cooling Besar,Pemanas dengan suhu konstan |
||
Deskripsi Produk
Deskripsi produk:
Chiller tipe pendingin dan pemanasan AC adalah jenis khusus dari chiller,yang banyak digunakan dalam sistem pendingin udara untuk menyediakan air dingin dan air panas untuk memenuhi kebutuhan pendinginan dan pemanasan sistem pendingin udara.
Jenis pendingin ini memiliki fungsi ganda, yang dapat menyediakan air dingin untuk kebutuhan pendinginan sistem pendingin udara, dan air panas untuk kebutuhan pemanasan sistem pendingin udara.Biasanya terdiri dari satu unit, termasuk komponen utama seperti kompresor, kondensor, evaporator dan sistem kontrol.
Dalam modus pendinginan, kompresor pendingin tipe pendingin dan pemanasan udara memampatkan pendingin dan menghilangkan panas melalui kondensor,dan melepaskan panas keluar dari sistemKemudian, agen kondensasi di kondensor didinginkan oleh katup ekspansi dan masuk ke evaporator, di mana ia menyerap panas udara atau air untuk menghasilkan air dingin.Air dingin diangkut ke sistem pendingin udara melalui pipa untuk mendinginkan dan menurunkan suhu ruangan.
Dalam mode pemanasan, pendingin udara pendingin dan pendingin dapat menyerap energi panas dari lingkungan eksternal dan memanaskannya dengan sirkulasi terbalik.Kompresor memampatkan cairan kerja dan melepaskan panas melalui kondensorKemudian, cairan kerja dipresurisasi oleh katup ekspansi dan masuk ke evaporator, menyerap panas dari lingkungan luar dan memanaskannya.Air panas diangkut ke sistem pendingin udara melalui pipa untuk pemanasan dan meningkatkan suhu dalam ruangan.
Aplikasi pendingin udara pendingin dan pemanasan pendingin air dapat mewujudkan operasi sepanjang tahun dari sistem pendingin udara,apakah dalam mode pendinginan di musim panas atau mode pemanasan di musim dingin, dapat memenuhi kebutuhan pendingin udara yang nyaman. Ini memiliki keuntungan penghematan energi, fleksibilitas dan kemampuan beradaptasi dengan lingkungan, dan cocok untuk berbagai bangunan dan tempat,seperti gedung kantor, pusat perbelanjaan, hotel dan rumah sakit.
Singkatnya, pendingin air pendingin dan pendingin air pendingin adalah pendingin air yang dapat menyediakan air dingin dan air panas untuk memenuhi kebutuhan pendinginan dan pemanasan sistem pendingin udara.Ini memiliki fungsi ganda dan cocok untuk berbagai bangunan dan tempat.
Fitur produk:
Air-cooled scroll chiller adalah chiller yang menggunakan air-cooled condenser dan teknologi scroll compressor.
1Efisiensi tinggi dan penghematan energi:Pendinginan scroll yang didinginkan dengan udara menggunakan kompresor scroll yang efisien untuk memberikan rasio efisiensi energi yang tinggi dan mencapai operasi hemat energi.Mereka biasanya memiliki konsumsi daya yang lebih rendah dan pendinginan yang lebih baik, mengurangi konsumsi energi dan biaya operasi.
2Desain kompak:Jenis pendingin ini biasanya memiliki desain struktural yang kompak dan menempati ruang yang relatif kecil, sehingga cocok untuk tempat dengan ruang instalasi terbatas.Kompaknya membuat mereka lebih fleksibel dan nyaman dalam aplikasi komersial dan industri.
3- Pendinginan cepat:Kondensor yang didinginkan dengan udara dapat dengan cepat menghilangkan panas melalui kipas dan sumur panas, memberikan efek pendinginan yang cepat dan efektif.Hal ini membuat pendingin scroll udara bekerja dengan baik dalam skenario di mana pendinginan cepat diperlukan, seperti di lingkungan suhu tinggi atau aplikasi yang membutuhkan pendinginan cepat.
4. Pemasangan sederhana:Pemanas bergulir yang didinginkan dengan udara relatif mudah dipasang karena tidak memerlukan koneksi ke sumber air eksternal atau menara pendingin.Hal ini mengurangi kompleksitas tata letak pipa dan konfigurasi sistem air selama instalasi, menghemat waktu dan biaya tenaga kerja.
5Kontrol otomatis:Banyak pendingin roll dengan pendingin udara dilengkapi dengan sistem kontrol otomatis canggih, yang dapat mencapai kontrol suhu yang tepat dan operasi cerdas.Sistem kontrol ini biasanya memiliki fungsi pemantauan dan pengaturan untuk memastikan operasi yang stabil dan kinerja optimal dari peralatan.
6. Adaptifitas luas:Pendingin udara roll chiller cocok untuk berbagai skenario aplikasi pendingin dan pendingin udara, termasuk bangunan komersial, kantor, hotel, fasilitas medis, pabrik industri,dllMereka dapat memenuhi kebutuhan pendingin dari berbagai ukuran dan kebutuhan, dan memiliki kemampuan beradaptasi dan fleksibilitas yang baik.
Prinsip Kerja:
Ketika datang ke prinsip kerja khusus pendingin udara pendingin dan pemanas jenis pendingin, perlu untuk mempertimbangkan bagaimana mereka bekerja dalam mode pendinginan dan pemanasan.Berikut ini adalah prinsip kerja umum pendingin udara pendingin dan pemanas tipe pendingin:
Prinsip kerja dalam mode pendinginan:
1Operasi kompresor:Kompresor adalah komponen inti dari pendingin. Ini menyerap refrigeran (biasanya refrigeran R410A, dll.) dan kemudian mengompresnya menjadi gas bertekanan tinggi dan suhu tinggi.
2. Penyebaran panas kondensor:Bahan pendingin bertekanan tinggi dan suhu tinggi melewati kondensor dan bertukar panas dengan udara atau air di lingkungan luar.pendingin mendingin dan mengembun menjadi cairan bertekanan tinggi.
3Kontrol katup ekspansi:Cairan bertekanan tinggi melewati katup ekspansi, dan tekanan turun dengan cepat, memasuki keadaan tekanan rendah.Penurunan tekanan yang tiba-tiba ini menyebabkan suhu pendingin turun tajam.
4. penyerapan panas evaporator:Bahan pendingin bertekanan rendah masuk ke evaporator (kondensor penguapan) dan bertukar panas dengan udara atau air.bahan pendingin menyerap panas dan menguap menjadi uap tekanan rendah.
5. Pasokan air dingin:Uap bertekanan rendah selanjutnya melewati pemisah untuk memisahkan pendingin cair yang tersisa, dan uap disedot ke dalam siklus kompresor untuk melakukan proses pendinginan lagi.Pada saat yang sama, melalui pertukaran panas di evaporator, siklus air pendingin diangkut ke sistem pendingin udara melalui pipa untuk menyediakan pasokan air dingin.
Prinsip kerja dalam mode pemanasan:
Dalam mode pemanasan, pendingin udara tipe dingin dan hangat mewujudkan fungsi pemanasan melalui sirkulasi terbalik.
1Operasi kompresor:Seperti dalam mode pendinginan, kompresor menyerap cairan kerja (biasanya pendingin) dan mengompresnya menjadi gas bertekanan tinggi dan suhu tinggi.
2. Penyebaran panas kondensor:Bahan pendingin bertekanan tinggi dan suhu tinggi bertukar panas dengan lingkungan luar melalui kondensor dan melepaskan panas ke lingkungan luar.
3Kontrol katup ekspansi:Cairan bertekanan tinggi melewati katup ekspansi, tekanan menurun, dan memasuki keadaan tekanan rendah, menyebabkan suhu pendingin turun.
4. penyerapan panas evaporator:Bahan pendingin bertekanan rendah masuk ke evaporator, menyerap panas selama proses penguapan, dan menyerap panas dari lingkungan luar.
5. Pasokan air panas:Uap bertekanan rendah dipisahkan menjadi pendingin cair melalui pemisah, dan uap disedot ke kompresor untuk sirkulasi.energi panas ditransfer ke sistem sirkulasi air untuk menyediakan pasokan air panas untuk pemanasan.
Air conditioning pendingin dan pemanasan tipe chiller mewujudkan pasokan air dingin dan air panas melalui proses sirkulasi dalam mode pendinginan dan pemanasan.Fungsi ganda ini memungkinkan untuk beradaptasi dengan kebutuhan pendingin udara di musim yang berbeda dan kondisi lingkungan.
| 1 Kompresor | 5 Evaporator | 9 Sensor suhu | 13 Katup bypass |
| 2 Kondensator | 6 Katup bola | 10 Tangki air | 14 Pengontrol tegangan rendah |
| 3 Filter pengering | 7 Saklar antibeku | 11 Pengukur tekanan pompa air | 15 Pengontrol tegangan tinggi |
| 4 Katup ekspansi | 8 Pemancar terapung | 12 Pompa air |
16 Katup pengurangan tekanan |
Parameter teknis:
| Model | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| Kapasitas pendingin | KW/jam | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/jam | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Kisaran suhu | 5°C-35°C ((Di bawah 0°C dapat disesuaikan) | |||||||||
| Sumber daya listrik | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Kekuatan total | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Kompresor | Jenis | Jenis gulungan hermetik atau piston | ||||||||
| Kekuatan | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Pompa sirkulasi | Kekuatan | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Kepala | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Bahan pendingin | Jenis | R22/R407c/R134a/R410a | ||||||||
| Metode kontrol | Ventil ekspansi penyeimbang tekanan eksternal sensor suhu | |||||||||
| volume pengisian | Kilo | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Evaporator | Aliran | m3/jam | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| kapasitas air | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Diameter | inci | 1/2 " | 3/4 " | 1 " | 1-1/2 " | 1-1/2 " | ||||
| Kondensator | Jenis | Set kuningan efisien dengan sirip aluminium bergelombang | ||||||||
| Penggemar | Jenis | Aliran sumbu | ||||||||
| volume udara | m3/jam | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Perangkat perlindungan | Saklar tekanan tinggi dan rendah, perlindungan antibeku, colokan/ventil keamanan yang dapat disambung, perangkat perlindungan kelebihan beban, pelindung overheat kumparan, saklar perlindungan suhu otomatis, dll. | |||||||||
| Ukuran mesin | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Berat satuan | Kilo | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Model | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Kapasitas pendingin | KW/jam | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/jam | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Kisaran suhu | 5°C-35°C ((Di bawah 0°C dapat disesuaikan) | |||||||||
| Sumber daya listrik | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Kekuatan total | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Kompresor | Jenis | Jenis gulungan hermetik atau piston | ||||||||
| Kekuatan | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Pompa sirkulasi | Kekuatan | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Kepala | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Bahan pendingin | Jenis | R22/R407c/R134a/R410a | ||||||||
| Metode kontrol | Ventil ekspansi penyeimbang tekanan eksternal sensor suhu | |||||||||
| volume pengisian | Kilo | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Evaporator | Aliran | m3/jam | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| kapasitas air | m3/jam | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Diameter | inci | 1.5" | 2 " | 2.5" | 3 " | |||||
| Kondensator | Jenis | Set kuningan efisien dengan sirip aluminium bergelombang | ||||||||
| Penggemar | Jenis | Aliran sumbu | ||||||||
| volume udara | m3/jam | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Perangkat perlindungan | Saklar tekanan tinggi dan rendah, perlindungan antibeku, colokan/ventil keamanan yang dapat disambung, perangkat perlindungan kelebihan beban, pelindung overheat kumparan, saklar perlindungan suhu otomatis, dll. | |||||||||
| Ukuran mesin | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Berat satuan | Kilo | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Industri aplikasi:
Mesin pendingin udara kecil cocok untuk banyak industri dan aplikasi yang berbeda, termasuk tetapi tidak terbatas pada yang berikut:
1Industri elektronik:Pendinginan udara kecil dapat menyediakan pendingin untuk produk berteknologi tinggi seperti semikonduktor, optik, dan komponen elektronik untuk memastikan operasi peralatan yang normal.
2Industri farmasi:pendingin udara kecil dapat memberikan efek pendinginan yang stabil untuk tautan dalam proses produksi farmasi yang membutuhkan kontrol suhu, memastikan kualitas dan keselamatan farmasi.
3Industri makanan:Pendinginan udara kecil dapat menyediakan pendingin untuk tautan yang membutuhkan kontrol suhu selama pengolahan, penyimpanan dan transportasi makanan untuk memastikan kualitas dan keselamatan makanan.
4Industri plastik:mesin pendingin udara kecil dapat menyediakan pendingin untuk tautan yang dikontrol suhu dalam cetakan injeksi plastik, cetakan bertiup, cetakan ekstrusi, dll.,untuk memastikan kualitas produk dan efisiensi produksi.
5Industri kimia:pendingin udara kecil dapat menyediakan pendingin untuk tautan yang membutuhkan kontrol suhu dalam proses produksi kimia untuk memastikan kualitas dan keselamatan produk kimia.
Secara umum, pendingin udara kecil cocok untuk berbagai kesempatan yang membutuhkan pendinginan, dan menyediakan solusi pendinginan yang efisien, stabil dan andal untuk berbagai industri.
Industri Otomotif Manufaktur Teknik Kimia Industri Elektronika Industri Electroplating
Industri cetakan injeksi Industri farmasi Industri kemasan plastik Industri percetakan
Upport dan Layanan:
Dukungan teknis dan layanan pendingin termasuk:
1. 24/7 dukungan pelanggan
2. Pemasangan dan pemeliharaan remote guidance
3. Diagnosis dan Penyelesaian Masalah dari Jauh
4. Telepon/Email Saran dan Pedoman
5. Dokumentasi dan manual yang mudah digunakan
6. Pembaruan dan Upgrade Perangkat Lunak
7Harga biaya suku cadang dan bahan habis pakai
Kemasan dan Pengiriman:
Chiller dikemas dan dikirim dalam kotak kayu lapis standar. Semua komponen dijamin dan dilindungi dengan film, dan unit kemudian ditempatkan di palet untuk transportasi yang mudah.Dan pasang label informasi tanda pengiriman pada kotak kayu untuk memastikan pengiriman yang benar.
Bagaimana evaporator pendingin rol udara menyerap panas melalui kontak dengan air atau udara?
Proses evaporator pendingin gulungan udara yang menyerap panas melalui kontak dengan air atau udara dapat dilakukan dengan dua cara berikut:
1.Metode pendinginan air:
Dalam pendingin air, bagian dalam evaporator biasanya berisi serangkaian tabung atau tabung berdaun yang menyerap panas dengan mengedarkan air dingin.Air diangkut dari sistem air dingin ke pipa di evaporator melalui pompa sirkulasi. pendingin mengalir di dalam evaporator atas permukaan luar tabung ini, sementara air dingin mengalir melalui bagian dalam tabung.Karena suhu rendah dan tekanan rendah dari pendingin, akan menyerap panas dari permukaan luar pipa air dingin, menurunkan suhu air dingin, dan mengambil panas.sementara pendingin melanjutkan siklus penguapan dan penyerapan panas.
2.Metode pendinginan udara:
Dalam mode pendinginan udara, permukaan pipa di dalam evaporator terpapar udara luar. pendingin mengalir di dalam tabung sementara kipas meniup udara luar di permukaan tabung evaporator.Melalui kontak dengan udara luar, pendingin menyerap panas dari permukaan pipa, menyebabkan permukaan pipa mendingin dan membawa panas pergi. Dengan cara ini, pendingin dapat melanjutkan siklus penguapan dan penyerapan panas.
Apakah itu pendinginan air atau pendinginan udara, evaporator memanfaatkan kemampuan pendingin untuk menyerap panas selama proses penguapan.Ini menyerap panas dari air atau udara untuk mencapai efek pendinginanMetode khusus yang digunakan tergantung pada kebutuhan aplikasi dan persyaratan desain.
