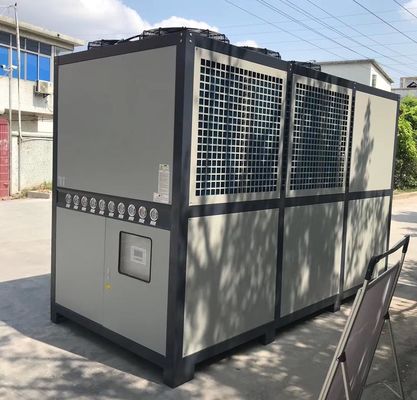

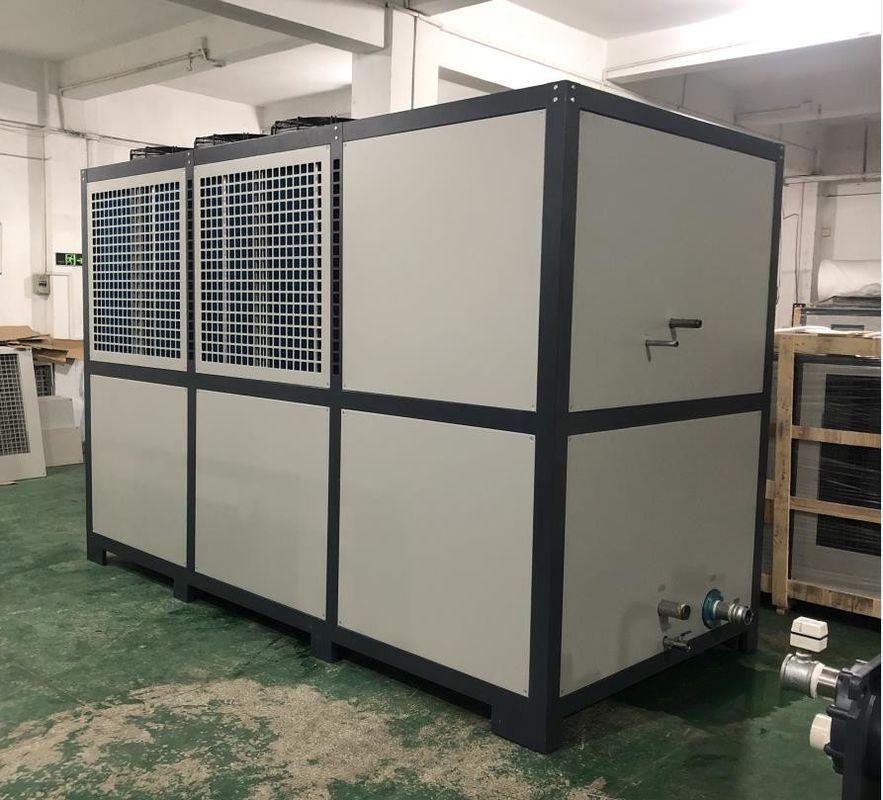

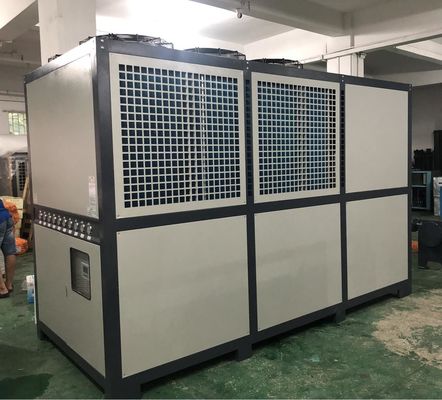

JLSF-50HP Industrial Air Cooled Water Chiller Untuk Extruder Granulator
Detail produk:
| Tempat asal: | Dong Guan Cina |
| Nama merek: | JIALIS |
| Sertifikasi: | CE/ISO9001 |
| Nomor model: | JLSF-50HP |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 set |
|---|---|
| Harga: | Discuss |
| Kemasan rincian: | Kotak kayu lapis |
| Waktu pengiriman: | 15 hari |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 300 Unit Per Bulan |
|
Informasi Detail |
|||
| Nama produk: | Pendingin Air Berpendingin Udara | Sistem pengaturan: | PLC/Mikrokomputer |
|---|---|---|---|
| Suhu air keluar: | 5-35 ℃ | Jenis Kompresor: | Gulir/Semi-Hermetik/Hermetik |
| Penguap: | Tangki Air Coil/Shell dan Tube/Plate Heat Exchanger | Kondensator: | Tabung Bersirip |
| Kipas Kondensor: | Aksial / Sentrifugal | Tingkat kebisingan: | ≤75dB(A) |
| Tegangan: | 220V/380V/415V/440V/480V | Frekuensi: | 50Hz/60Hz |
| pendingin: | R22/R407C/R134A/R410A/R404A | Sistem perlindungan: | Tekanan Tinggi/Rendah, Aliran Air, Overload, dll. |
| pompa: | Sentrifugal/vertikal | Jaminan: | 12 bulan |
| Menyoroti: | JLSF-50HP Air Cooling Water Chiller,Extruder Air-Cooled Air Chiller,Granulator Industrial Water Chiller |
||
Deskripsi Produk
JLSF-50HP Air Cooling Chiller Screw Extruder, Granulator, Sheet Extruder, Plastik Extruder
Deskripsi produk:
Extruder auxiliary chiller adalah salah satu sistem pendingin yang digunakan untuk mesin ekstrusi.suhu peralatan akan meningkatUntuk memecahkan masalah ini, ekstruder biasanya dilengkapi dengan peralatan tambahan, seperti chiller.
Fungsi utama chiller tambahan ekstruder adalah menyediakan air pendingin untuk menurunkan suhu mesin ekstrusi.Chiller mengirim air pendingin ke bagian pemanasan ekstruder atau bagian lain yang perlu didinginkan melalui sistem sirkulasi, sehingga secara efektif menurunkan suhu peralatan. Hal ini membantu menjaga peralatan dalam kisaran suhu operasi yang tepat, meningkatkan produktivitas dan kualitas produk,dan memperpanjang umur peralatan.
Chiller tambahan ekstruder biasanya terdiri dari pompa air, pendingin, tangki air dan sistem kontrol.Pompa air digunakan untuk menarik air pendingin dari tangki air dan mengirimkannya ke peralatan ekstruder, dan pendingin menurunkan suhu air pendingin melalui disipasi panas, dan kemudian mengedarkannya kembali ke tangki air.Sistem kontrol dapat memantau dan menyesuaikan status operasi pendingin untuk memastikan operasi yang stabil dan kontrol suhu peralatan.
Penggunaan chiller tambahan ekstruder dapat secara efektif mengontrol suhu mesin dan peralatan ekstrusi, meningkatkan efisiensi produksi dan kualitas produk.Penggunaan pendingin yang rasional juga dapat menghemat energi dan sumber dayaOleh karena itu, dalam industri pengolahan ekstrusi, extruder auxiliary chiller adalah peralatan tambahan yang penting.
Fitur produk:
Chiller yang didinginkan udara adalah peralatan pendingin yang umum, fitur utamanya adalah sebagai berikut:
1Kemerdekaan:Chiller yang didinginkan udara tidak perlu dihubungkan ke sumber air pendingin eksternal melalui pipa atau pompa air.
2Efisiensi tinggi dan penghematan energi:Chiller yang didinginkan dengan udara mengadopsi kompresor dan penukar panas efisiensi tinggi, yang dapat mencapai persyaratan suhu yang ditetapkan dalam waktu singkat,dan juga dapat mengurangi konsumsi energi dan memiliki efek hemat energi yang lebih baik.
3.Perawatan mudah:Chiller yang didinginkan dengan udara memiliki struktur yang sederhana, mudah dirawat, mudah dibersihkan dan diperbaiki.
4- Low noise:Chiller yang didinginkan dengan udara memiliki kebisingan operasi yang rendah dan tidak akan mengganggu lingkungan sekitar dan personel.
5Kontrol otomatis:Chiller yang didinginkan udara mengadopsi sistem kontrol canggih, yang dapat secara otomatis menyesuaikan suhu dan kelembaban untuk memastikan efek pendinginan yang stabil dan andal.
6.Fleksibilitas:Pendinginan udara dapat digunakan sendiri atau bersama dengan peralatan lain untuk memenuhi kebutuhan yang berbeda.
Secara umum, pendingin udara memiliki karakteristik independen, efisiensi tinggi dan penghematan energi, pemeliharaan yang mudah, kebisingan rendah, kontrol otomatis dan fleksibilitas,dan merupakan peralatan ideal yang banyak digunakan dalam berbagai kebutuhan pendingin.
Prinsip Kerja:
Komponen utama pendingin udara termasuk kompresor, kondensor udara, katup ekspansi, dan evaporator.
1Kompresor mengambil tekanan rendah, gas pendingin suhu rendah dan mengompresnya menjadi tekanan tinggi, gas suhu tinggi.
2Gas pendingin suhu tinggi dan tekanan tinggi ini masuk ke kondensor udara, bertukar panas dengan udara sekitar, dan melepaskan panas ke lingkungan,sementara pendingin mengembun dari keadaan gas ke keadaan cair.
3Cairan pendingin bertekanan tinggi melewati katup ekspansi, tekanan tiba-tiba turun, dan berubah menjadi cairan pendingin bertekanan rendah dan suhu rendah.
4Cairan pendingin suhu rendah dan tekanan rendah masuk ke evaporator, menyerap panas dalam ruangan, menguap ke keadaan gas dengan sendirinya,dan suhu dalam ruangan turun untuk mencapai tujuan pendinginan.
5Gas pendingin disedot ke kompresor lagi untuk menyelesaikan siklus.
Keuntungan dari pendingin udara termasuk instalasi yang sederhana, tidak perlu menara pendingin dan pompa air pendingin, dan biaya pemeliharaan yang rendah.efisiensi yang lebih rendah daripada pendingin air, terutama pada suhu lingkungan yang tinggi, dan efisiensi akan semakin berkurang.
| 1 Kompresor | 5 Evaporator | 9 Sensor suhu | 13 Katup bypass |
| 2 Kondensator | 6 Katup bola | 10 Tangki air | 14 Pengontrol tegangan rendah |
| 3 Filter pengering | 7 Saklar antibeku | 11 Pengukur tekanan pompa air | 15 Pengontrol tegangan tinggi |
| 4 Katup ekspansi | 8 Pemancar terapung | 12 Pompa air |
16 Katup pengurangan tekanan |
Parameter teknis:
| Model | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| Kapasitas pendingin | KW/jam | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/jam | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Kisaran suhu | 5°C-35°C ((Di bawah 0°C dapat disesuaikan) | |||||||||
| Sumber daya listrik | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Kekuatan total | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Kompresor | Jenis | Jenis gulungan hermetik atau piston | ||||||||
| Kekuatan | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Pompa sirkulasi | Kekuatan | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Kepala | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Bahan pendingin | Jenis | R22/R407c/R134a/R410a | ||||||||
| Metode kontrol | Ventil ekspansi penyeimbang tekanan eksternal sensor suhu | |||||||||
| volume pengisian | Kilo | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Evaporator | Aliran | m3/jam | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| kapasitas air | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Diameter | inci | 1/2 " | 3/4 " | 1 " | 1-1/2 " | 1-1/2 " | ||||
| Kondensator | Jenis | Set kuningan efisien dengan sirip aluminium bergelombang | ||||||||
| Penggemar | Jenis | Aliran sumbu | ||||||||
| volume udara | m3/jam | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Perangkat perlindungan | Saklar tekanan tinggi dan rendah, perlindungan antibeku, colokan/ventil keamanan yang dapat disambung, perangkat perlindungan kelebihan beban, pelindung overheat kumparan, saklar perlindungan suhu otomatis, dll. | |||||||||
| Ukuran mesin | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Berat satuan | Kilo | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Model | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Kapasitas pendingin | KW/jam | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/jam | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Kisaran suhu | 5°C-35°C ((Di bawah 0°C dapat disesuaikan) | |||||||||
| Sumber daya listrik | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Kekuatan total | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Kompresor | Jenis | Jenis gulungan hermetik atau piston | ||||||||
| Kekuatan | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Pompa sirkulasi | Kekuatan | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Kepala | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Bahan pendingin | Jenis | R22/R407c/R134a/R410a | ||||||||
| Metode kontrol | Ventil ekspansi penyeimbang tekanan eksternal sensor suhu | |||||||||
| volume pengisian | Kilo | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Evaporator | Aliran | m3/jam | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| kapasitas air | m3/jam | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Diameter | inci | 1.5" | 2 " | 2.5" | 3 " | |||||
| Kondensator | Jenis | Set kuningan efisien dengan sirip aluminium bergelombang | ||||||||
| Penggemar | Jenis | Aliran sumbu | ||||||||
| volume udara | m3/jam | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Perangkat perlindungan | Saklar tekanan tinggi dan rendah, perlindungan antibeku, colokan/ventil keamanan yang dapat disambung, perangkat perlindungan kelebihan beban, pelindung overheat kumparan, saklar perlindungan suhu otomatis, dll. | |||||||||
| Ukuran mesin | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Berat satuan | Kilo | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Industri aplikasi:
Mesin pendingin udara kecil cocok untuk banyak industri dan aplikasi yang berbeda, termasuk tetapi tidak terbatas pada yang berikut:
1Industri elektronik:Pendinginan udara kecil dapat menyediakan pendingin untuk produk berteknologi tinggi seperti semikonduktor, optik, dan komponen elektronik untuk memastikan operasi peralatan yang normal.
2Industri farmasi:pendingin udara kecil dapat memberikan efek pendinginan yang stabil untuk tautan dalam proses produksi farmasi yang membutuhkan kontrol suhu, memastikan kualitas dan keselamatan farmasi.
3Industri makanan:Pendinginan udara kecil dapat menyediakan pendingin untuk tautan yang membutuhkan kontrol suhu selama pengolahan, penyimpanan dan transportasi makanan untuk memastikan kualitas dan keselamatan makanan.
4Industri plastik:mesin pendingin udara kecil dapat menyediakan pendingin untuk tautan yang dikontrol suhu dalam cetakan injeksi plastik, cetakan bertiup, cetakan ekstrusi, dll.,untuk memastikan kualitas produk dan efisiensi produksi.
5Industri kimia:pendingin udara kecil dapat menyediakan pendingin untuk tautan yang membutuhkan kontrol suhu dalam proses produksi kimia untuk memastikan kualitas dan keselamatan produk kimia.
Secara umum, pendingin udara kecil cocok untuk berbagai kesempatan yang membutuhkan pendinginan, dan menyediakan solusi pendinginan yang efisien, stabil dan andal untuk berbagai industri.
Industri Otomotif Manufaktur Teknik Kimia Industri Elektronika Industri Electroplating
Industri cetakan injeksi Industri farmasi Industri kemasan plastik Industri percetakan
Upport dan Layanan:
Dukungan teknis dan layanan pendingin termasuk:
1. 24/7 dukungan pelanggan
2. Pemasangan dan pemeliharaan remote guidance
3. Diagnosis dan Penyelesaian Masalah dari Jauh
4. Telepon/Email Saran dan Pedoman
5. Dokumentasi dan manual yang mudah digunakan
6. Pembaruan dan Upgrade Perangkat Lunak
7Harga biaya suku cadang dan bahan habis pakai
Kemasan dan Pengiriman:
Chiller dikemas dan dikirim dalam kotak kayu lapis standar. Semua komponen dijamin dan dilindungi dengan film, dan unit kemudian ditempatkan di palet untuk transportasi yang mudah.Dan pasang label informasi tanda pengiriman pada kotak kayu untuk memastikan pengiriman yang benar.
Bagaimana sistem sirkulasi chiller mengirimkan air pendingin ke bagian pemanas ekstruder?
Sistem sirkulasi pendingin memberikan air pendingin ke bagian pemanasan ekstruder melalui langkah-langkah berikut:
1Pompa air menarik air:Sistem sirkulasi pendingin biasanya mencakup pompa air, yang bertanggung jawab untuk menarik air pendingin dari tangki air.Pompa air menarik air dari tangki dengan menciptakan tekanan tertentu.
2. Aliran air ke ekstruder:Setelah air pendingin yang dipompa melewati pompa air, ia masuk ke sistem pipa pendingin.
3. sirkulasi air pendingin:Setelah air pendingin masuk ke bagian pemanasan ekstruder, mulai beredar.air pendingin mengelilingi bagian pemanas ekstruder melalui pipa atau kumparan pendingin untuk menyerap panas dan menurunkan suhu peralatan.
4. Penyebaran panas:Saat air pendingin melewati bagian pemanasan ekstruder, air pendingin menyerap panas dan memanas.untuk menghilangkan panas dan menurunkan suhu air.
5. Pengembalian air pendingin:Air pendingin dingin mengalir kembali ke tangki air pendingin lagi.air pendingin menyelesaikan siklus dan siap dipompa lagi dan dikirim ke bagian ekstruder yang dipanaskan.
Melalui sirkulasi terus menerus, chiller dapat secara stabil mengirimkan air pendingin ke bagian pemanasan ekstruder, yang memainkan peran pendingin dan peralatan pendingin.Ini memastikan bahwa ekstruder beroperasi dalam kisaran suhu operasi yang tepat dan meningkatkan efisiensi produksi dan kualitas produk.
