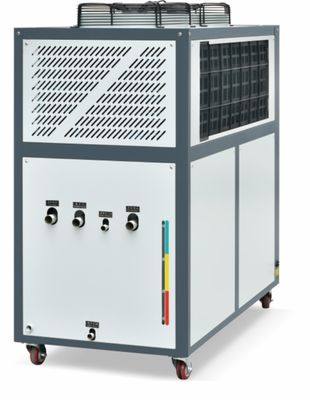

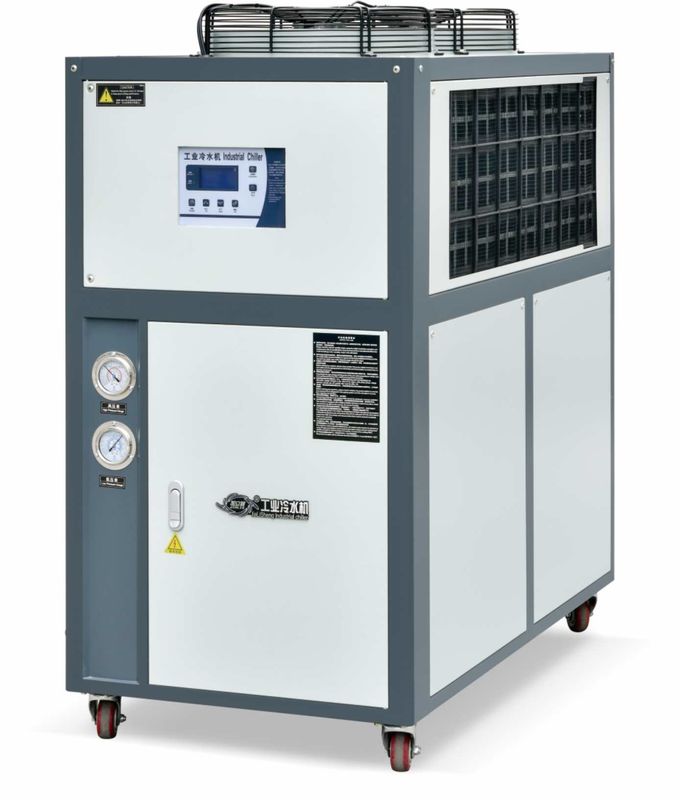

JLSF-6HP Mesin Pendingin Udara Pendingin Udara Untuk Vakuum Coating Electroplating Oksidasi
Detail produk:
| Tempat asal: | Dong Guan Cina |
| Nama merek: | JIALIS |
| Sertifikasi: | CE/ISO |
| Nomor model: | JLSF-6HP |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 set |
|---|---|
| Harga: | Discuss |
| Kemasan rincian: | Kotak kayu lapis |
| Waktu pengiriman: | 5 hari |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 600 unit per bulan |
|
Informasi Detail |
|||
| Nama produk: | Pendingin Air Berpendingin Udara | Aplikasi: | Industri/Komersial |
|---|---|---|---|
| Pengontrol: | Mikroprosesor/PLC | Jenis Kompresor: | Gulir/Semi-Hermetik/Hermetik |
| Penguap: | Tangki Air Coil/Shell dan Tube/Plate Heat Exchanger | Kondensator: | Bersirip |
| Kipas Kondensor: | Aksial / Sentrifugal | Tingkat Suara: | 60-65dB(A) |
| pompa: | sentrifugal | pendingin: | R22/R407C/R134A/R410A/R404A |
| Perlindungan: | Tekanan Tinggi/Rendah/Kelebihan/Urutan Fase/Anti-pembekuan | Jaminan: | 12 bulan |
| Menyoroti: | JLSF-6HP Air Cooling Water Chiller,Vacuum Coating Air Cooling Water Chiller,Mesin pendingin pendingin oksidasi |
||
Deskripsi Produk
JLSF-6HP Air Dingin Air Chiller Coating Machine, Vacuum Coating, Electroplating oksidasi
Deskripsi produk:
Chiller lapisan vakum adalah sebuah chiller yang digunakan untuk mendinginkan peralatan lapisan vakum. Fungsi utamanya adalah untuk mengontrol suhu ruang reaksi, bahan target,pompa vakum dan peralatan lainnya untuk memastikan stabilitas peralatan dan kualitas film.
Fitur produksi:
Fitur utama pendingin lapisan vakum adalah:
1. Kontrol suhu presisi tinggi:Chiller lapisan vakum dapat secara akurat mengontrol suhu ruang reaksi, bahan target dan pompa vakum dan peralatan lainnya dengan mengontrol suhu dan aliran air pendingin,sehingga memastikan stabilitas peralatan dan kualitas film.
2. pendinginan yang efisien:Pemanas lapisan vakum dapat dengan cepat menurunkan suhu ruang reaksi, bahan target, pompa vakum dan peralatan lainnya melalui sirkulasi air,dan meningkatkan efisiensi pendinginan dan efisiensi produksi.
3Struktur peralatan yang kompak:Mesin pendingin lapisan vakum biasanya menggunakan desain struktur yang kompak, menempati ruang yang kecil, dan mudah dipasang dan digunakan.
4Mudah dioperasikan:Operasi pendingin lapisan vakum relatif sederhana, hanya perlu menyesuaikan suhu dan aliran air pendingin untuk mewujudkan kontrol peralatan.
5Penghematan energi dan perlindungan lingkungan:Mesin pendingin lapisan vakum mengadopsi desain hemat energi dan perlindungan lingkungan, yang dapat mengurangi konsumsi energi dan polusi lingkungan.
Pemanas lapisan vakum telah banyak digunakan dalam elektronik, optoelectronics, penerbangan, kimia dan industri lainnya.memastikan stabilitas peralatan dan kualitas film, meningkatkan efisiensi produksi dan mengurangi biaya produksi.
Prinsip Kerja:
Komponen utama pendingin udara termasuk kompresor, kondensor udara, katup ekspansi, dan evaporator.
1Kompresor mengambil tekanan rendah, gas pendingin suhu rendah dan mengompresnya menjadi tekanan tinggi, gas suhu tinggi.
2Gas pendingin suhu tinggi dan tekanan tinggi ini masuk ke kondensor udara, bertukar panas dengan udara sekitar, dan melepaskan panas ke lingkungan,sementara pendingin mengembun dari keadaan gas ke keadaan cair.
3Cairan pendingin bertekanan tinggi melewati katup ekspansi, tekanan tiba-tiba turun, dan berubah menjadi cairan pendingin bertekanan rendah dan suhu rendah.
4Cairan pendingin suhu rendah dan tekanan rendah masuk ke evaporator, menyerap panas dalam ruangan, menguap ke keadaan gas dengan sendirinya,dan suhu dalam ruangan turun untuk mencapai tujuan pendinginan.
5Gas pendingin disedot ke kompresor lagi untuk menyelesaikan siklus.
Keuntungan dari pendingin udara termasuk instalasi yang sederhana, tidak perlu menara pendingin dan pompa air pendingin, dan biaya pemeliharaan yang rendah.efisiensi yang lebih rendah daripada pendingin air, terutama pada suhu lingkungan yang tinggi, dan efisiensi akan semakin berkurang.
| 1 Kompresor | 5 Evaporator | 9 Sensor suhu | 13 Katup bypass |
| 2 Kondensator | 6 Katup bola | 10 Tangki air | 14 Pengontrol tegangan rendah |
| 3 Filter pengering | 7 Saklar antibeku | 11 Pengukur tekanan pompa air | 15 Pengontrol tegangan tinggi |
| 4 Katup ekspansi | 8 Pemancar terapung | 12 Pompa air |
16 Katup pengurangan tekanan |
Parameter teknis:
| Model | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| Kapasitas pendingin | KW/jam | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/jam | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Kisaran suhu | 5°C-35°C ((Di bawah 0°C dapat disesuaikan) | |||||||||
| Sumber daya listrik | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Kekuatan total | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Kompresor | Jenis | Jenis gulungan hermetik atau piston | ||||||||
| Kekuatan | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Pompa sirkulasi | Kekuatan | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Kepala | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Bahan pendingin | Jenis | R22/R407c/R134a/R410a | ||||||||
| Metode kontrol | Ventil ekspansi penyeimbang tekanan eksternal sensor suhu | |||||||||
| volume pengisian | Kilo | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Evaporator | Aliran | m3/jam | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| kapasitas air | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Diameter | inci | 1/2 " | 3/4 " | 1 " | 1-1/2 " | 1-1/2 " | ||||
| Kondensator | Jenis | Set kuningan efisien dengan sirip aluminium bergelombang | ||||||||
| Penggemar | Jenis | Aliran sumbu | ||||||||
| volume udara | m3/jam | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Perangkat perlindungan | Saklar tekanan tinggi dan rendah, perlindungan antibeku, colokan/ventil keamanan yang dapat disambung, perangkat perlindungan kelebihan beban, pelindung overheat kumparan, saklar perlindungan suhu otomatis, dll. | |||||||||
| Ukuran mesin | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Berat satuan | Kilo | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Model | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Kapasitas pendingin | KW/jam | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/jam | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Kisaran suhu | 5°C-35°C ((Di bawah 0°C dapat disesuaikan) | |||||||||
| Sumber daya listrik | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Kekuatan total | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Kompresor | Jenis | Jenis gulungan hermetik atau piston | ||||||||
| Kekuatan | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Pompa sirkulasi | Kekuatan | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Kepala | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Bahan pendingin | Jenis | R22/R407c/R134a/R410a | ||||||||
| Metode kontrol | Ventil ekspansi penyeimbang tekanan eksternal sensor suhu | |||||||||
| volume pengisian | Kilo | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Evaporator | Aliran | m3/jam | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| kapasitas air | m3/jam | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Diameter | inci | 1.5" | 2 " | 2.5" | 3 " | |||||
| Kondensator | Jenis | Set kuningan efisien dengan sirip aluminium bergelombang | ||||||||
| Penggemar | Jenis | Aliran sumbu | ||||||||
| volume udara | m3/jam | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Perangkat perlindungan | Saklar tekanan tinggi dan rendah, perlindungan antibeku, colokan/ventil keamanan yang dapat disambung, perangkat perlindungan kelebihan beban, pelindung overheat kumparan, saklar perlindungan suhu otomatis, dll. | |||||||||
| Ukuran mesin | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Berat satuan | Kilo | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Industri aplikasi:
Mesin pendingin udara kecil cocok untuk banyak industri dan aplikasi yang berbeda, termasuk tetapi tidak terbatas pada yang berikut:
1Industri elektronik:Pendinginan udara kecil dapat menyediakan pendingin untuk produk berteknologi tinggi seperti semikonduktor, optik, dan komponen elektronik untuk memastikan operasi peralatan yang normal.
2Industri farmasi:pendingin udara kecil dapat memberikan efek pendinginan yang stabil untuk tautan dalam proses produksi farmasi yang membutuhkan kontrol suhu, memastikan kualitas dan keselamatan farmasi.
3Industri makanan:Pendinginan udara kecil dapat menyediakan pendingin untuk tautan yang membutuhkan kontrol suhu selama pengolahan, penyimpanan dan transportasi makanan untuk memastikan kualitas dan keselamatan makanan.
4Industri plastik:mesin pendingin udara kecil dapat menyediakan pendingin untuk tautan yang dikontrol suhu dalam cetakan injeksi plastik, cetakan bertiup, cetakan ekstrusi, dll.,untuk memastikan kualitas produk dan efisiensi produksi.
5Industri kimia:pendingin udara kecil dapat menyediakan pendingin untuk tautan yang membutuhkan kontrol suhu dalam proses produksi kimia untuk memastikan kualitas dan keselamatan produk kimia.
Secara umum, pendingin udara kecil cocok untuk berbagai kesempatan yang membutuhkan pendinginan, dan menyediakan solusi pendinginan yang efisien, stabil dan andal untuk berbagai industri.
Industri Otomotif Manufaktur Teknik Kimia Industri Elektronika Industri Electroplating
Industri cetakan injeksi Industri farmasi Industri kemasan plastik Industri percetakan
Upport dan Layanan:
Dukungan teknis dan layanan Air Cooled Chiller meliputi:
1. 24/7 dukungan pelanggan
2. Pemasangan dan pemeliharaan remote guidance
3. Diagnosis dan Penyelesaian Masalah dari Jauh
4. Telepon/Email Saran dan Pedoman
5. Dokumentasi dan manual yang mudah digunakan
6. Pembaruan dan Upgrade Perangkat Lunak
7Harga biaya suku cadang dan bahan habis pakai
Kemasan dan Pengiriman:
Chiller yang didinginkan udara dikemas dan dikirimkan dalam kotak kayu lapis standar. Semua komponen dijamin dan dilindungi dengan film, dan unit kemudian ditempatkan di palet untuk transportasi yang mudah.Dan pasang label informasi tanda pengiriman pada kotak kayu untuk memastikan pengiriman yang benar.
Pentingnya pendingin untuk lapisan vakum
Chiller memainkan peran yang sangat penting dalam proses lapisan vakum, dan memiliki dampak penting pada kualitas dan efisiensi lapisan vakum.peran pendingin dalam lapisan vakum terutama tercermin dalam aspek berikut::
1Mengontrol suhu ruang reaksi:Selama proses lapisan vakum, suhu di ruang reaksi akan terus meningkat. Jika suhu terlalu tinggi, itu akan mempengaruhi kualitas film dan kecepatan pembentukan film. The chiller can reduce the temperature of the reaction chamber by circulating water and maintain a constant temperature in the reaction chamber to improve the quality and film forming speed of the film.
2. Kontrol suhu pompa vakum:Pompa vakum adalah perangkat penting dalam proses lapisan vakum, dan peningkatan suhu akan mengurangi efisiensi pompa dan umur.Chiller dapat mengurangi suhu pompa vakum dengan mendinginkan shell pompa vakum dan pipa hisap, meningkatkan efisiensi hisap dan memperpanjang umur pompa vakum.
3- Mengeringkan target:Target akan menghasilkan panas selama proses pelapisan. Jika tidak didinginkan tepat waktu, itu akan mengurangi umur target dan mempengaruhi kualitas film.Pendinginan air dapat mendinginkan target melalui air yang beredar, menjaga suhu target tetap, memperpanjang umur target dan meningkatkan kualitas film.
4. Memastikan stabilitas peralatan:Dalam proses lapisan vakum, stabilitas peralatan memiliki dampak penting pada kualitas dan efisiensi pembentukan film.Chiller memastikan stabilitas peralatan dengan mengontrol suhu ruang reaksi, pompa vakum dan bahan target, untuk meningkatkan kualitas dan efisiensi pembentukan film.
Singkatnya, pendingin tidak hanya dapat memastikan stabilitas peralatan selama proses lapisan vakum, tetapi juga mengontrol suhu ruang reaksi, pompa vakum dan target,dan meningkatkan kualitas dan efisiensi pembentukan film, jadi pentingnya untuk lapisan vakum tidak bisa diabaikan.
