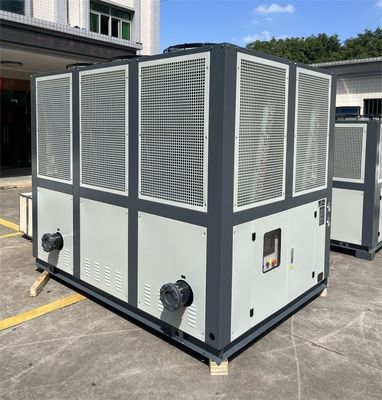

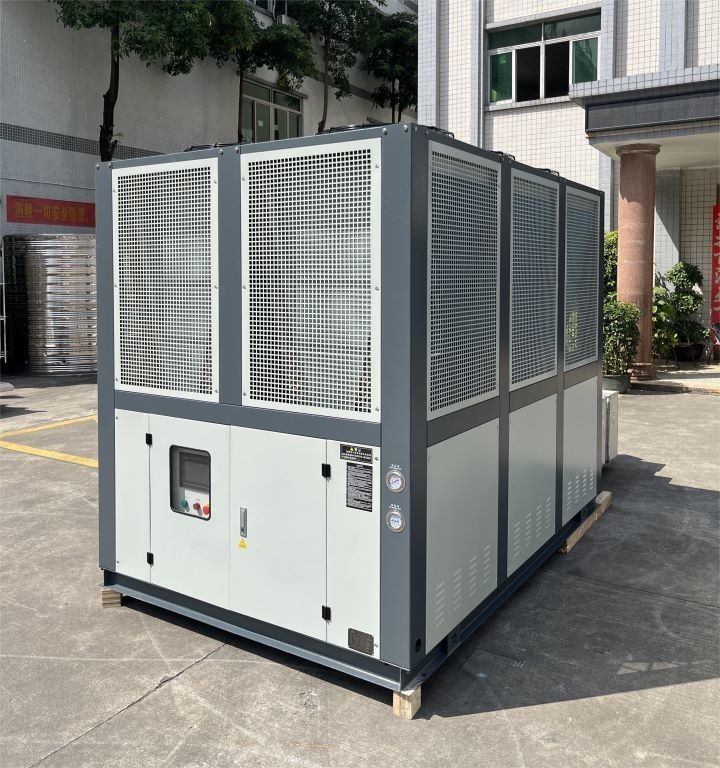

JLSF-75HP PLC 480V Air Dingin Air Chiller Denmark Danfoss Scroll Kompresor
Detail produk:
| Tempat asal: | Dong Guan Cina |
| Nama merek: | JIALIS |
| Sertifikasi: | CE/ISO9001 |
| Nomor model: | JLSF-75HP |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 SET |
|---|---|
| Harga: | Discuss |
| Kemasan rincian: | Kotak kayu lapis |
| Waktu pengiriman: | 15 hari |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 100 unit per bulan |
|
Informasi Detail |
|||
| Nama produk: | Pendingin Air Berpendingin Udara | Sistem kontrol: | Layar sentuh PLC/Mikrokomputer/7 inci |
|---|---|---|---|
| Suhu air keluar: | 5-35 ℃ | Jenis Kompresor: | Denmark Danfoss kompresor gulung |
| Penguap: | Cangkang dan Tabung | Kondensator: | Bersirip |
| Kipas Kondensor: | Aksial / Sentrifugal | Tingkat Kebisingan: | ≤75dB(A) |
| Tegangan: | 220V/380V/415V/440V/480V | frekuensi: | 50Hz/60Hz |
| pendingin: | R410a | Sistem perlindungan: | Tekanan Tinggi/Rendah, Aliran Air, Overload, dll. |
| pompa: | Pompa vertikal multi-tahap | Jaminan: | 12 bulan |
| Menyoroti: | 480V Air-Cooled Air Chiller,PLC Air Cooling Water Chiller |
||
Deskripsi Produk
JLSF-75HP Air Dingin Air Chiller Menggunakan Denmark Danfoss Scroll Compressor
Deskripsi produk:
Air-cooled scroll chiller adalah perangkat yang digunakan dalam sistem pendingin dan pendingin udara yang menggunakan teknologi kondensor dan kompresor scroll yang didinginkan dengan udara.
Mesin pendingin roll yang didinginkan dengan udara menggunakan kondensor yang didinginkan dengan udara untuk menghilangkan panas. Kondensor adalah komponen penting dalam siklus pendingin.Ini mendinginkan dan mengubah gas pendingin suhu tinggi dan tekanan tinggi menjadi cairan tekanan tinggiPemanas tradisional biasanya menggunakan kondensor yang didinginkan air untuk menghilangkan panas dan perlu dihubungkan ke menara pendingin atau sumber air lainnya untuk pendinginan.Air-dingin scroll chiller menggunakan kipas angin untuk meniup melintasi sirip di permukaan kondensor untuk mengambil panas dan mencapai disipasi panas.
Mesin pendingin roll yang didinginkan dengan udara memiliki beberapa keuntungan dibandingkan dengan mesin pendingin air tradisional. Pertama, tidak perlu terhubung ke sumber air eksternal, sehingga pemasangan lebih nyaman.Kedua,, karena tidak ada peralatan tambahan seperti pompa air dan menara pendingin, sistem ini lebih sederhana dan membutuhkan lebih sedikit ruang.mesin pendingin scroll yang didinginkan udara biasanya memiliki rasio efisiensi energi yang tinggi dan dapat memberikan efek pendinginan yang stabil.
Fitur produk:
Pendinginan bergulir dengan pendingin udara adalah jenis pendingin khusus dengan karakteristik berikut:
1Kapasitas pendingin yang efisien:Chiller scroll yang didinginkan dengan udara menggunakan kompresor scroll dan memiliki kapasitas pendinginan yang efisien.
2Sistem pendingin independen:Mesin pendingin scroll yang didinginkan dengan udara menggunakan sistem pendingin udara independen untuk menghilangkan panas ke lingkungan sekitar melalui kipas.tidak memerlukan sumber air pendingin tambahan atau menara pendingin, membuatnya lebih nyaman dan hemat ruang.
3Kontrol otomatis dan pengaturan:Mesin pendingin roll yang didinginkan dengan udara biasanya dilengkapi dengan sistem kontrol otomatis canggih yang dapat memantau dan menyesuaikan status operasi sistem pendingin.Hal ini dapat secara otomatis memulai dan berhenti sesuai dengan kebutuhan aktual, dan melakukan kontrol suhu yang tepat sesuai dengan kisaran suhu yang ditetapkan.
4Penghematan energi dan perlindungan lingkungan:Karena penggunaan sistem pendingin udara yang independen, pendingin scroll yang didinginkan dengan udara memiliki konsumsi energi yang lebih rendah daripada pendingin air.Tidak memerlukan operasi pompa air dan sirkulasi airPada saat yang sama, karena tidak ada kebutuhan untuk menara pendingin, pengolahan air dan penggunaan bahan kimia berkurang, membuatnya lebih ramah lingkungan.
5- Instalasi dan mobilitas yang fleksibel:Mesin pendingin bergulir yang didinginkan udara biasanya memiliki desain yang kompak dan dasar roda untuk pemasangan dan pergerakan yang mudah.Mereka dapat diatur dan disesuaikan secara fleksibel sesuai kebutuhan dan cocok untuk berbagai lokasi dan aplikasi, termasuk produksi industri, bangunan komersial dan pendinginan sementara acara.
Prinsip Kerja:
Prinsip kerja pendingin gulungan udara dapat dibagi menjadi dua bagian utama: siklus pendinginan dan siklus disipasi panas.
Bagian dari siklus pendingin:
1Kompresi:Inti dari siklus pendinginan adalah kompresor gulung. kompresor menyerap gas pendingin suhu rendah dan tekanan rendah,dan kemudian meningkatkan tekanan dan suhu melalui rotasi dan kompresi.
2Kondensasi:Gas pendingin yang terkompresi suhu tinggi dan tekanan tinggi masuk ke kondensor yang didinginkan dengan udara.menyebabkan gas pendingin menghilangkan panas dan mendinginkanKetika gas pendingin didinginkan, itu berubah menjadi cairan bertekanan tinggi.
3Peningkatan:Bahan pendingin cair bertekanan tinggi masuk ke evaporator melalui katup ekspansi (perangkat throttle).menyebabkannya berkembang pesat, sehingga mengurangi suhu dan tekanan.
Bagian siklus disipasi panas:
1. penguapan:Bahan pendingin suhu rendah dan tekanan rendah yang diperluas masuk ke evaporator. Tabung atau radiator bersayap dipasang di dalam evaporator. Dengan menghubungi air atau udara yang akan didinginkan,Ini menyerap panas dan mendinginkan air atau udara.
2. Pasokan air dingin:Air yang didinginkan di evaporator dikirim ke peralatan atau sistem yang perlu didinginkan untuk menyerap panas dan menurunkan suhu.
3Siklus pendinginan:Air dingin diangkut kembali ke peralatan atau sistem yang akan didinginkan melalui pompa sirkulasi dan beredar untuk pendinginan, membentuk siklus loop tertutup.
Selama seluruh proses, pendingin menyelesaikan siklus kompresi, kondensasi, ekspansi dan penguapan di bawah tindakan kompresor, menyerap dan melepaskan panas,Dengan demikian mencapai efek pendingin air dinginKondensator yang didinginkan dengan udara menghilangkan panas melalui kipas untuk memastikan bahwa pendingin dapat terus mendingin dan beredar selama siklus.
| 1 Kompresor | 5 Evaporator | 9 Sensor suhu | 13 Katup bypass |
| 2 Kondensator | 6 Katup bola | 10 Tangki air | 14 Pengontrol tegangan rendah |
| 3 Filter pengering | 7 Saklar antibeku | 11 Pengukur tekanan pompa air | 15 Pengontrol tegangan tinggi |
| 4 Katup ekspansi | 8 Pemanas mengambang | 12 Pompa air |
16 Katup pengurangan tekanan |
Parameter teknis:
| Model | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| Kapasitas pendingin | KW/jam | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/jam | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Kisaran suhu | 5°C-35°C ((Di bawah 0°C dapat disesuaikan) | |||||||||
| Sumber daya listrik | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Kekuatan total | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Kompresor | Jenis | Jenis gulung hermetik atau piston | ||||||||
| Kekuatan | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Pompa sirkulasi | Kekuatan | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Kepala | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Bahan pendingin | Jenis | R22/R407c/R134a/R410a | ||||||||
| Metode kontrol | Ventil ekspansi penyeimbang tekanan eksternal sensor suhu | |||||||||
| volume pengisian | Kilo | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Evaporator | Aliran | m3/jam | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| kapasitas air | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Diameter | inci | 1/2 " | 3/4 " | 1 " | 1-1/2 " | 1-1/2 " | ||||
| Kondensator | Jenis | Set kuningan yang efisien dengan sirip aluminium bergelombang | ||||||||
| Penggemar | Jenis | Aliran sumbu | ||||||||
| volume udara | m3/jam | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Perangkat perlindungan | Saklar tekanan tinggi dan rendah, perlindungan antibeku, colokan/ventil keamanan yang dapat disambung, perangkat perlindungan kelebihan beban, pelindung overheat coil, saklar perlindungan suhu otomatis, dll. | |||||||||
| Ukuran mesin | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Berat satuan | Kilo | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Model | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Kapasitas pendingin | KW/jam | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/jam | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Kisaran suhu | 5°C-35°C ((Di bawah 0°C dapat disesuaikan) | |||||||||
| Sumber daya listrik | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Kekuatan total | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Kompresor | Jenis | Jenis gulung hermetik atau piston | ||||||||
| Kekuatan | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Pompa sirkulasi | Kekuatan | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Kepala | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Bahan pendingin | Jenis | R22/R407c/R134a/R410a | ||||||||
| Metode kontrol | Ventil ekspansi penyeimbang tekanan eksternal sensor suhu | |||||||||
| volume pengisian | Kilo | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Evaporator | Aliran | m3/jam | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| kapasitas air | m3/jam | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Diameter | inci | 1.5" | 2 " | 2.5" | 3 " | |||||
| Kondensator | Jenis | Set kuningan yang efisien dengan sirip aluminium bergelombang | ||||||||
| Penggemar | Jenis | Aliran sumbu | ||||||||
| volume udara | m3/jam | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Perangkat perlindungan | Saklar tekanan tinggi dan rendah, perlindungan antibeku, colokan/ventil keamanan yang dapat disambung, perangkat perlindungan kelebihan beban, pelindung overheat coil, saklar perlindungan suhu otomatis, dll. | |||||||||
| Ukuran mesin | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Berat satuan | Kilo | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Industri aplikasi:
Mesin pendingin udara kecil cocok untuk banyak industri dan aplikasi yang berbeda, termasuk tetapi tidak terbatas pada yang berikut:
1Industri elektronik:Pendinginan udara kecil dapat menyediakan pendingin untuk produk berteknologi tinggi seperti semikonduktor, optik, dan komponen elektronik untuk memastikan operasi peralatan yang normal.
2Industri farmasi:pendingin udara kecil dapat memberikan efek pendingin yang stabil untuk tautan dalam proses produksi farmasi yang membutuhkan kontrol suhu, memastikan kualitas dan keselamatan farmasi.
3Industri makanan:Pendinginan udara kecil dapat menyediakan pendingin untuk tautan yang membutuhkan kontrol suhu selama pengolahan, penyimpanan dan transportasi makanan untuk memastikan kualitas dan keselamatan makanan.
4Industri plastik:mesin pendingin udara kecil dapat menyediakan pendingin untuk tautan yang dikontrol suhu dalam cetakan injeksi plastik, cetakan bertiup, cetakan ekstrusi, dll.,untuk memastikan kualitas produk dan efisiensi produksi.
5Industri kimia:pendingin udara kecil dapat menyediakan pendingin untuk tautan yang membutuhkan kontrol suhu dalam proses produksi kimia untuk memastikan kualitas dan keselamatan produk kimia.
Secara umum, pendingin udara kecil cocok untuk berbagai kesempatan yang membutuhkan pendinginan, dan memberikan solusi pendinginan yang efisien, stabil dan andal untuk berbagai industri.
Industri Otomotif Manufaktur Teknik Kimia Industri Elektronika Industri Electroplating
Industri cetakan injeksi Industri farmasi Industri kemasan plastik Industri percetakan
Upport dan Layanan:
Dukungan teknis dan layanan pendingin meliputi:
1. 24/7 dukungan pelanggan
2. Pemasangan dan pemeliharaan remote guidance
3. Diagnosis dan Penyelesaian Masalah dari Jauh
4. Telepon/Email Saran dan Pedoman
5. Dokumentasi dan manual yang mudah digunakan
6. Pembaruan dan Upgrade Perangkat Lunak
7Harga biaya suku cadang dan bahan habis pakai
Kemasan dan Pengiriman:
Chiller dikemas dan dikirim dalam kotak kayu lapis standar. Semua komponen dijamin dan dilindungi dengan film, dan unit kemudian ditempatkan pada palet untuk transportasi yang mudah.Dan pasang label informasi tanda pengiriman pada kotak kayu untuk memastikan pengiriman yang benar.
Peringatan untuk menggunakan pendingin?
Saat menggunakan pendingin air, Anda perlu memperhatikan hal-hal berikut:
1Operasi aman:Kenali dan ikuti manual operasi dan prosedur operasi aman pendingin.Memastikan bahwa operator memiliki pelatihan dan keterampilan yang diperlukan dan memahami prinsip-prinsip operasi dan tindakan pencegahan keselamatan peralatan.
2Keamanan listrik:Memastikan bahwa koneksi listrik pendingin sesuai dengan standar dan persyaratan listrik.Hindari pemasangan listrik yang berlebihan dan pastikan saluran listrik dapat diandalkan dan diperiksa secara teratur.
3Pengelolaan kualitas air:Jika pendingin menggunakan sistem pendingin air, perhatikan manajemen dan pemeliharaan kualitas air.Periksa kualitas air secara teratur dan bersihkan atau ganti filter di sistem pendingin air Anda untuk menghindari penumpukan sisik dan kotoran.
4Kontrol suhu:Mengatur dan memantau parameter kontrol suhu pendingin sesuai kebutuhan. Memastikan rentang suhu yang ditetapkan memenuhi persyaratan aplikasi dan menyesuaikan kontrol suhu dengan segera untuk memenuhi kebutuhan.
5Pemeliharaan:Melakukan pemeliharaan reguler pada pendingin, termasuk membersihkan kondensor, memeriksa akurasi sensor tekanan dan sensor suhu, dan melumasi bagian bergerak.Ikuti pedoman dan jadwal pemeliharaan yang diberikan oleh produsen.
6. Pemecahan masalah:Jika pendingin gagal atau tidak normal, pertama-tama periksa apakah catu daya dan koneksi listrik normal.Anda harus menghubungi personel pemeliharaan profesional untuk pemecahan masalah dan perbaikan, dan hindari perbaikan atau operasi sendiri.
7Persyaratan Lingkungan:Saat memasang pendingin, pastikan bahwa lingkungan sekitarnya berventilasi dengan baik dan hindari menghalangi kipas pendingin atau pintu masuk dan keluar udara.Hindari menggunakan pendingin di lingkungan dengan gas berbahaya atau zat korosif.
8Perubahan suhu:Suhu dapat berubah ketika pendingin dimatikan atau dihentikan. Sebelum memulai, pastikan sistem berada pada suhu yang tepat. Setelah berhenti, hindari mematikan pendingin tiba-tiba,tapi sebaliknya secara bertahap mengurangi beban dan membiarkan sistem untuk mendinginkan untuk jangka waktu.
9Pembersihan dan perlindungan:Bersihkan casing dan bagian dalam chiller secara teratur untuk memastikan radiator dan kipas bebas debu dan penyumbatan.Menggunakan langkah-langkah perlindungan yang tepat untuk melindungi pendingin dari kondisi lingkungan yang keras.
10. daur ulang dan pembuangan:Buang limbah pendingin dan limbah lainnya yang terkait dengan pendingin sesuai dengan peraturan dan peraturan lingkungan setempat.
Tindakan pencegahan penggunaan ini dapat membantu memastikan operasi dan kinerja pendingin Anda yang aman sambil memperpanjang umur peralatan.Penting untuk mengikuti pedoman penggunaan dan rekomendasi yang diberikan oleh produsen dan melakukan operasi dan pemeliharaan yang tepat berdasarkan kondisi aktual..
