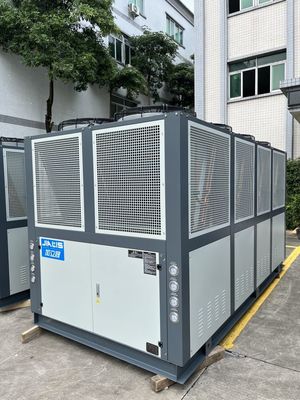

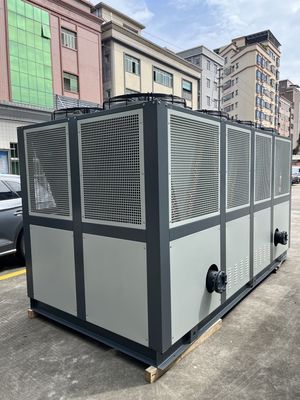

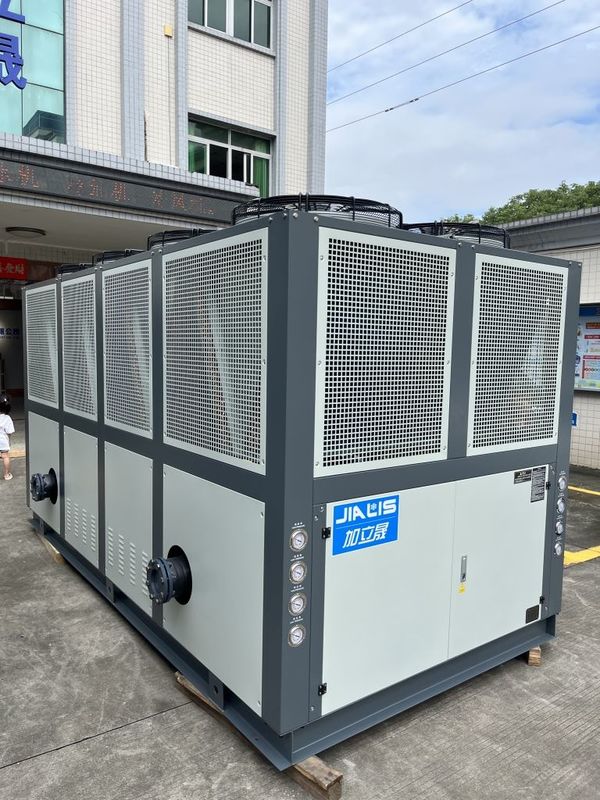

JLSF-100HP Air Dingin Air Chiller Denmark Danfoss Scroll Kompresor R410A
Detail produk:
| Tempat asal: | Dong Guan Cina |
| Nama merek: | JIALIS |
| Sertifikasi: | CE/ISO9001 |
| Nomor model: | JLSF-100HP |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 SET |
|---|---|
| Harga: | Discuss |
| Kemasan rincian: | Kotak kayu lapis |
| Waktu pengiriman: | 15 hari |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 100 unit per bulan |
|
Informasi Detail |
|||
| Nama produk: | Pendingin Air Berpendingin Udara | Sistem kontrol: | PLC/Mikrokomputer |
|---|---|---|---|
| Suhu air keluar: | 5-35 ℃ | Jenis Kompresor: | Denmark Danfoss kompresor gulung |
| Penguap: | Cangkang dan Tabung | Kondensator: | Bersirip |
| Kipas Kondensor: | Aksial / Sentrifugal | Tingkat Kebisingan: | ≤75dB(A) |
| Tegangan: | 220V/380V/415V/440V/480V | frekuensi: | 50Hz/60Hz |
| pendingin: | R410a | Sistem perlindungan: | Tekanan Tinggi/Rendah, Aliran Air, Overload, dll. |
| pompa: | Pompa vertikal multi-tahap | Jaminan: | 12 bulan |
| Menyoroti: | Scroll Compressor Air Dingin Air Chiller,R410A Pendinginan Air Air |
||
Deskripsi Produk
JLSF-100HP Air Dingin Air Chiller Menggunakan Denmark Danfoss Scroll Compressor
Deskripsi produk:
Air-cooled scroll chiller adalah perangkat yang digunakan dalam sistem pendingin dan pendingin udara yang menggunakan teknologi kondensor dan kompresor scroll yang didinginkan dengan udara.
Mesin pendingin roll yang didinginkan dengan udara menggunakan kondensor yang didinginkan dengan udara untuk menghilangkan panas. Kondensor adalah komponen penting dalam siklus pendingin.Ini mendinginkan dan mengubah gas pendingin suhu tinggi dan tekanan tinggi menjadi cairan tekanan tinggiPemanas tradisional biasanya menggunakan kondensor yang didinginkan air untuk menghilangkan panas dan perlu dihubungkan ke menara pendingin atau sumber air lainnya untuk pendinginan.Air-dingin scroll chiller menggunakan kipas angin untuk meniup melintasi sirip di permukaan kondensor untuk mengambil panas dan mencapai disipasi panas.
Mesin pendingin roll yang didinginkan dengan udara memiliki beberapa keuntungan dibandingkan dengan mesin pendingin air tradisional. Pertama, tidak perlu terhubung ke sumber air eksternal, sehingga pemasangan lebih nyaman.Kedua,, karena tidak ada peralatan tambahan seperti pompa air dan menara pendingin, sistem ini lebih sederhana dan membutuhkan lebih sedikit ruang.mesin pendingin scroll yang didinginkan udara biasanya memiliki rasio efisiensi energi yang tinggi dan dapat memberikan efek pendinginan yang stabil.
Fitur produk:
Air-cooled scroll chiller adalah chiller yang menggunakan air-cooled condenser dan teknologi scroll compressor.
1Efisiensi tinggi dan penghematan energi:Pendinginan scroll yang didinginkan dengan udara menggunakan kompresor scroll yang efisien untuk memberikan rasio efisiensi energi yang tinggi dan mencapai operasi hemat energi.Mereka biasanya memiliki konsumsi daya yang lebih rendah dan pendinginan yang lebih baik, mengurangi konsumsi energi dan biaya operasi.
2Desain kompak:Jenis pendingin ini biasanya memiliki desain struktural yang kompak dan menempati ruang yang relatif kecil, sehingga cocok untuk tempat dengan ruang instalasi terbatas.Kompaknya membuat mereka lebih fleksibel dan nyaman dalam aplikasi komersial dan industri.
3- Pendinginan cepat:Kondensor yang didinginkan dengan udara dapat dengan cepat menghilangkan panas melalui kipas dan sumur panas, memberikan efek pendinginan yang cepat dan efektif.Hal ini membuat pendingin scroll udara bekerja dengan baik dalam skenario di mana pendinginan cepat diperlukan, seperti di lingkungan suhu tinggi atau aplikasi yang membutuhkan pendinginan cepat.
4. Pemasangan sederhana:Pemanas bergulir yang didinginkan dengan udara relatif mudah dipasang karena tidak memerlukan koneksi ke sumber air eksternal atau menara pendingin.Hal ini mengurangi kompleksitas tata letak pipa dan konfigurasi sistem air selama instalasi, menghemat waktu dan biaya tenaga kerja.
5Kontrol otomatis:Banyak pendingin roll dengan pendingin udara dilengkapi dengan sistem kontrol otomatis canggih, yang dapat mencapai kontrol suhu yang tepat dan operasi cerdas.Sistem kontrol ini biasanya memiliki fungsi pemantauan dan pengaturan untuk memastikan operasi yang stabil dan kinerja optimal dari peralatan.
6. Adaptifitas luas:Pendingin udara roll chiller cocok untuk berbagai skenario aplikasi pendingin dan pendingin udara, termasuk bangunan komersial, kantor, hotel, fasilitas medis, pabrik industri,dllMereka dapat memenuhi kebutuhan pendingin dari berbagai ukuran dan kebutuhan, dan memiliki kemampuan beradaptasi dan fleksibilitas yang baik.
Prinsip Kerja:
Prinsip kerja pendingin gulungan udara dapat dibagi menjadi dua bagian utama: siklus pendinginan dan siklus disipasi panas.
Bagian dari siklus pendingin:
1Kompresi:Inti dari siklus pendinginan adalah kompresor gulung. kompresor menyerap gas pendingin suhu rendah dan tekanan rendah,dan kemudian meningkatkan tekanan dan suhu melalui rotasi dan kompresi.
2Kondensasi:Gas pendingin yang terkompresi suhu tinggi dan tekanan tinggi masuk ke kondensor yang didinginkan dengan udara.menyebabkan gas pendingin menghilangkan panas dan mendinginkanKetika gas pendingin didinginkan, itu berubah menjadi cairan bertekanan tinggi.
3Peningkatan:Bahan pendingin cair bertekanan tinggi masuk ke evaporator melalui katup ekspansi (perangkat throttle).menyebabkannya berkembang pesat, sehingga mengurangi suhu dan tekanan.
Bagian siklus disipasi panas:
1. penguapan:Bahan pendingin suhu rendah dan tekanan rendah yang diperluas masuk ke evaporator. Tabung atau radiator bersayap dipasang di dalam evaporator. Dengan menghubungi air atau udara yang akan didinginkan,Ini menyerap panas dan mendinginkan air atau udara.
2. Pasokan air dingin:Air yang didinginkan di evaporator dikirim ke peralatan atau sistem yang perlu didinginkan untuk menyerap panas dan menurunkan suhu.
3Siklus pendinginan:Air dingin diangkut kembali ke peralatan atau sistem yang akan didinginkan melalui pompa sirkulasi dan beredar untuk pendinginan, membentuk siklus loop tertutup.
Selama seluruh proses, pendingin menyelesaikan siklus kompresi, kondensasi, ekspansi dan penguapan di bawah tindakan kompresor, menyerap dan melepaskan panas,Dengan demikian mencapai efek pendingin air dinginKondensator yang didinginkan dengan udara menghilangkan panas melalui kipas untuk memastikan bahwa pendingin dapat terus mendingin dan beredar selama siklus.
| 1 Kompresor | 5 Evaporator | 9 Sensor suhu | 13 Katup bypass |
| 2 Kondensator | 6 Katup bola | 10 Tangki air | 14 Pengontrol tegangan rendah |
| 3 Filter pengering | 7 Saklar antibeku | 11 Pengukur tekanan pompa air | 15 Pengontrol tegangan tinggi |
| 4 Katup ekspansi | 8 Pemanas mengambang | 12 Pompa air |
16 Katup pengurangan tekanan |
Parameter teknis:
| Model | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| Kapasitas pendingin | KW/jam | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/jam | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Kisaran suhu | 5°C-35°C ((Di bawah 0°C dapat disesuaikan) | |||||||||
| Sumber daya listrik | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Kekuatan total | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Kompresor | Jenis | Jenis gulung hermetik atau piston | ||||||||
| Kekuatan | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Pompa sirkulasi | Kekuatan | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Kepala | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Bahan pendingin | Jenis | R22/R407c/R134a/R410a | ||||||||
| Metode kontrol | Ventil ekspansi penyeimbang tekanan eksternal sensor suhu | |||||||||
| volume pengisian | Kilo | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Evaporator | Aliran | m3/jam | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| kapasitas air | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Diameter | inci | 1/2 " | 3/4 " | 1 " | 1-1/2 " | 1-1/2 " | ||||
| Kondensator | Jenis | Set kuningan yang efisien dengan sirip aluminium bergelombang | ||||||||
| Penggemar | Jenis | Aliran sumbu | ||||||||
| volume udara | m3/jam | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Perangkat perlindungan | Saklar tekanan tinggi dan rendah, perlindungan antibeku, colokan/ventil keamanan yang dapat disambung, perangkat perlindungan kelebihan beban, pelindung overheat coil, saklar perlindungan suhu otomatis, dll. | |||||||||
| Ukuran mesin | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Berat satuan | Kilo | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Model | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Kapasitas pendingin | KW/jam | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/jam | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Kisaran suhu | 5°C-35°C ((Di bawah 0°C dapat disesuaikan) | |||||||||
| Sumber daya listrik | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Kekuatan total | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Kompresor | Jenis | Jenis gulung hermetik atau piston | ||||||||
| Kekuatan | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Pompa sirkulasi | Kekuatan | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Kepala | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Bahan pendingin | Jenis | R22/R407c/R134a/R410a | ||||||||
| Metode kontrol | Ventil ekspansi penyeimbang tekanan eksternal sensor suhu | |||||||||
| volume pengisian | Kilo | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Evaporator | Aliran | m3/jam | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| kapasitas air | m3/jam | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Diameter | inci | 1.5" | 2 " | 2.5" | 3 " | |||||
| Kondensator | Jenis | Set kuningan yang efisien dengan sirip aluminium bergelombang | ||||||||
| Penggemar | Jenis | Aliran sumbu | ||||||||
| volume udara | m3/jam | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Perangkat perlindungan | Saklar tekanan tinggi dan rendah, perlindungan antibeku, colokan/ventil keamanan yang dapat disambung, perangkat perlindungan kelebihan beban, pelindung overheat coil, saklar perlindungan suhu otomatis, dll. | |||||||||
| Ukuran mesin | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Berat satuan | Kilo | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Industri aplikasi:
Mesin pendingin udara kecil cocok untuk banyak industri dan aplikasi yang berbeda, termasuk tetapi tidak terbatas pada yang berikut:
1Industri elektronik:Pendinginan udara kecil dapat menyediakan pendingin untuk produk berteknologi tinggi seperti semikonduktor, optik, dan komponen elektronik untuk memastikan operasi peralatan yang normal.
2Industri farmasi:pendingin udara kecil dapat memberikan efek pendingin yang stabil untuk tautan dalam proses produksi farmasi yang membutuhkan kontrol suhu, memastikan kualitas dan keselamatan farmasi.
3Industri makanan:Pendinginan udara kecil dapat menyediakan pendingin untuk tautan yang membutuhkan kontrol suhu selama pengolahan, penyimpanan dan transportasi makanan untuk memastikan kualitas dan keselamatan makanan.
4Industri plastik:mesin pendingin udara kecil dapat menyediakan pendingin untuk tautan yang dikontrol suhu dalam cetakan injeksi plastik, cetakan bertiup, cetakan ekstrusi, dll.,untuk memastikan kualitas produk dan efisiensi produksi.
5Industri kimia:pendingin udara kecil dapat menyediakan pendingin untuk tautan yang membutuhkan kontrol suhu dalam proses produksi kimia untuk memastikan kualitas dan keselamatan produk kimia.
Secara umum, pendingin udara kecil cocok untuk berbagai kesempatan yang membutuhkan pendinginan, dan memberikan solusi pendinginan yang efisien, stabil dan andal untuk berbagai industri.
Industri Otomotif Manufaktur Teknik Kimia Industri Elektronika Industri Electroplating
Industri cetakan injeksi Industri farmasi Industri kemasan plastik Industri percetakan
Upport dan Layanan:
Dukungan teknis dan layanan pendingin meliputi:
1. 24/7 dukungan pelanggan
2. Pemasangan dan pemeliharaan remote guidance
3. Diagnosis dan Penyelesaian Masalah dari Jauh
4. Telepon/Email Saran dan Pedoman
5. Dokumentasi dan manual yang mudah digunakan
6. Pembaruan dan Upgrade Perangkat Lunak
7Harga biaya suku cadang dan bahan habis pakai
Kemasan dan Pengiriman:
Chiller dikemas dan dikirim dalam kotak kayu lapis standar. Semua komponen dijamin dan dilindungi dengan film, dan unit kemudian ditempatkan pada palet untuk transportasi yang mudah.Dan pasang label informasi tanda pengiriman pada kotak kayu untuk memastikan pengiriman yang benar.
Bagaimana evaporator pendingin rol udara menyerap panas melalui kontak dengan air atau udara?
Proses evaporator pendingin gulungan udara yang menyerap panas melalui kontak dengan air atau udara dapat dilakukan dengan dua cara berikut:
1.Metode pendinginan air:
Dalam pendingin air, bagian dalam evaporator biasanya berisi serangkaian tabung atau tabung berdaun yang menyerap panas dengan mengedarkan air dingin.Air diangkut dari sistem air dingin ke pipa di evaporator melalui pompa sirkulasi. pendingin mengalir di dalam evaporator atas permukaan luar tabung ini, sementara air dingin mengalir melalui bagian dalam tabung.Karena suhu rendah dan tekanan rendah dari pendingin, akan menyerap panas dari permukaan luar pipa air dingin, menurunkan suhu air dingin, dan mengambil panas.sementara pendingin melanjutkan siklus penguapan dan penyerapan panas.
2.Metode pendinginan udara:
Dalam mode pendingin udara, permukaan pipa di dalam evaporator terpapar udara luar. pendingin mengalir di dalam tabung sementara kipas meniup udara luar di permukaan tabung evaporator.Melalui kontak dengan udara luar, pendingin menyerap panas dari permukaan pipa, menyebabkan permukaan pipa mendingin dan membawa panas pergi. Dengan cara ini, pendingin dapat melanjutkan siklus penguapan dan penyerapan panas.
Apakah itu pendinginan air atau pendinginan udara, evaporator memanfaatkan kemampuan pendingin untuk menyerap panas selama proses penguapan.Ini menyerap panas dari air atau udara untuk mencapai efek pendinginanMetode spesifik yang digunakan tergantung pada kebutuhan aplikasi dan persyaratan desain.
