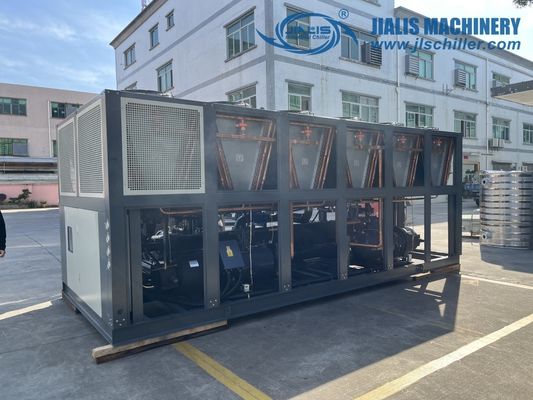

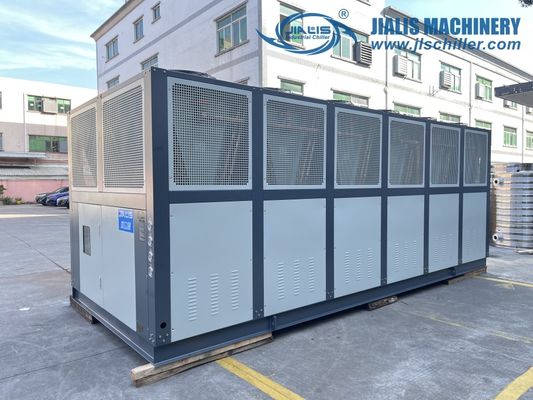

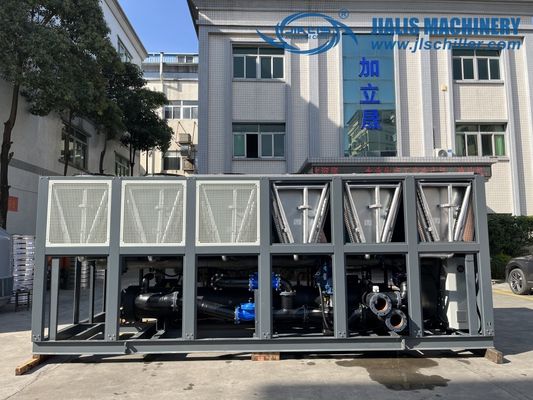

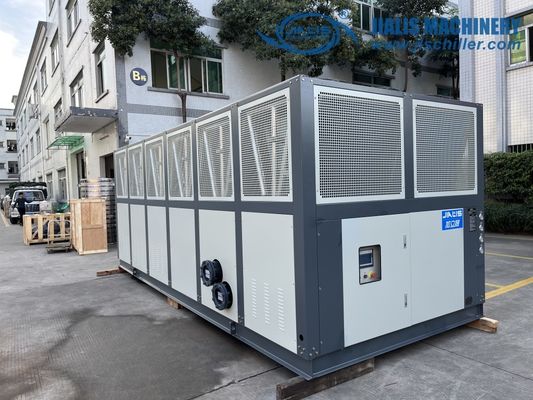

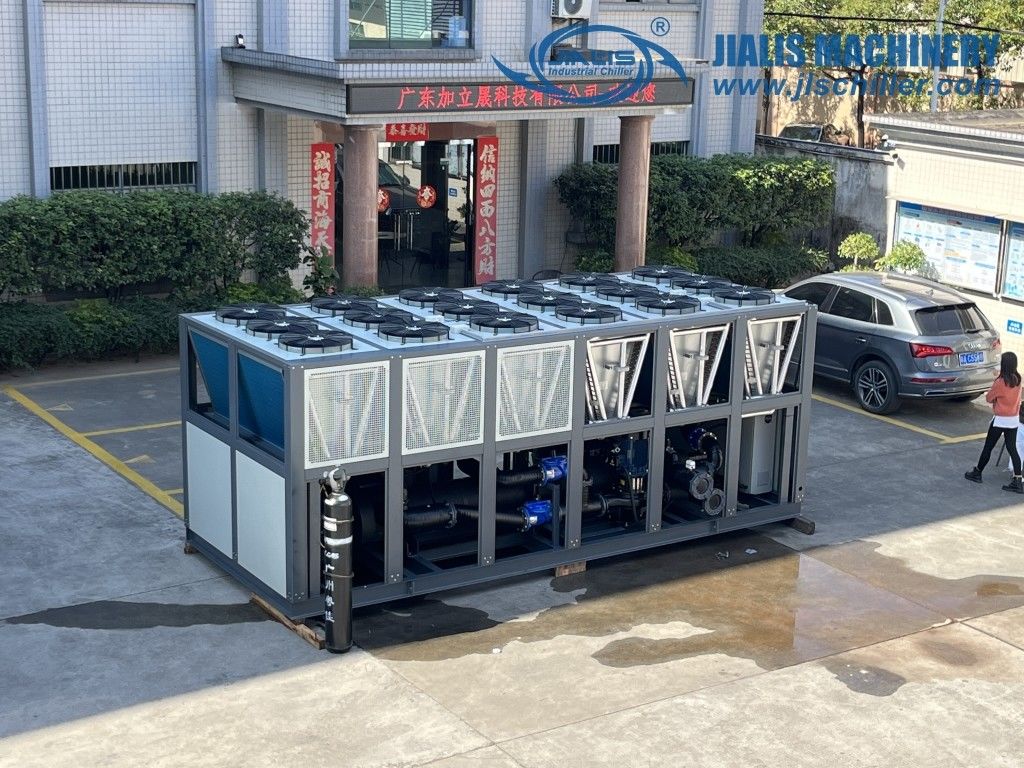

JLSF-180D Air Cooled Screw Chiller Pendingin Cetakan Injeksi Cetakan Blow Cetakan Ekstrusi
Detail produk:
| Tempat asal: | Dong Guan Cina |
| Nama merek: | JIALIS |
| Sertifikasi: | CE/ISO9001 |
| Nomor model: | JLSF-180D |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 set |
|---|---|
| Harga: | Discuss |
| Kemasan rincian: | Kemasan film gelembung |
| Waktu pengiriman: | 30 hari |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 30 Unit per Bulan |
|
Informasi Detail |
|||
| Nama produk: | Air-dingin Screw Chiller | Sistem kontrol: | Siemens PLC |
|---|---|---|---|
| Pengontrol: | Mikroprosesor/Siemens | Modus Mulai: | Y-△/Mulai Lembut |
| Jenis Kompresor: | kompresor sekrup ganda | Penguap: | Cangkang dan Tabung |
| Kondensator: | Tabung Bersirip | Perlindungan: | Tekanan Tinggi/Rendah, Pembalikan Fase, Overload, Anti-pembekuan, Overheat |
| Tingkat Kebisingan: | ≤75dB(A) | Tegangan: | 380-415V/3PH/50Hz 440-460/3PH/60Hz |
| pendingin: | R22/R407C/R134a | Jaminan: | 1 tahun |
| Menyoroti: | Injection Mold Air Cooled Screw Chiller,Blow Mold Air Cooled Screw Chiller,Extrusion Mold Air Cooled Screw Chiller |
||
Deskripsi Produk
Deskripsi produk:
Air-dingin sekrup chiller adalah jenis pendingin industri dan peralatan pendingin udara komersial, terutama terdiri dari evaporator, kompresor, kondensor dan katup ekspansi dan komponen lainnya.Ini menggunakan kompresor sekrup untuk memampatkan suhu rendah dan tekanan rendah pendingin ke dalam suhu tinggi dan tekanan tinggi gas, kemudian melepaskan panas ke luar melalui kondensor,dan akhirnya mengurangi suhu dan tekanan pendingin melalui katup ekspansi untuk kembali ke evaporator untuk daur ulang.
Selama operasi, screw chiller yang didinginkan udara menyerap panas di udara luar, mendinginkan air pendingin dan mengedarkannya ke ruangan, sehingga menurunkan suhu dalam ruangan.Efisiensi pendinginannya sangat dipengaruhi oleh faktor-faktor seperti suhu luar dan kelembaban, sehingga efeknya mungkin terbatas di lingkungan dengan suhu dan kelembaban tinggi.
Dibandingkan dengan water-cooled chiller, screw chiller air-cooled tidak memerlukan sistem air pendingin tambahan, sehingga mereka lebih sederhana dan lebih hemat biaya.karena menggunakan udara luar untuk pendinginan, bisa menjadi masalah di daerah dengan polusi udara tinggi atau di mana kualitas udara dalam ruangan perlu dipertahankan.
Fitur produksi:
Mesin pendingin sekrup yang didinginkan dengan udara adalah peralatan pendingin yang menggunakan kompresor sekrup dan kondensor yang didinginkan dengan udara.
1Efisiensi tinggi:Mesin pendingin sekrup yang didinginkan dengan udara menggunakan teknologi kompresor sekrup dan ditandai dengan efisiensi tinggi.dan memiliki efisiensi pendingin yang tinggi dan rasio konsumsi energi.
2Pendinginan alami:Jenis pendingin ini dilengkapi dengan kondensor yang didinginkan dengan udara, yang mencapai pendinginan alami melalui kombinasi kipas pendingin dan sumur panas.Tidak memerlukan sumber air pendingin tambahan, mengurangi kompleksitas sistem pendingin dan ketergantungan pada sumber daya air.
3. Pemasangan sederhana:Karena tidak perlu terhubung ke sumber air eksternal, pemasangan pendingin sekrup dengan pendingin udara relatif disederhanakan.Tidak perlu memasang peralatan seperti pipa air pendingin dan pompa air, yang mengurangi beban kerja pemasangan dan pengoperasian.
4Kemampuan beradaptasi yang kuat:Pendinginan sekrup dengan pendingin udara cocok untuk digunakan dalam berbagai kondisi lingkungan.Mereka dapat beroperasi secara normal di lingkungan suhu tinggi dan tidak terpengaruh oleh suhu air eksternal dan kualitas air.
5Menghemat ruang:Dibandingkan dengan pendingin air tradisional, pendingin sekrup udara tidak memerlukan tangki air pendingin tambahan dan pipa air pendingin, mengurangi ruang yang diduduki oleh sistem.
6. pemeliharaan yang nyaman:Karena tidak perlu mengolah air pendingin, pemeliharaan pendingin sekrup yang didinginkan dengan udara relatif sederhana.yang mengurangi biaya pemeliharaan dan beban kerja.
Secara umum, pendingin sekrup dengan pendingin udara adalah peralatan pendingin yang efisien, hemat energi dan dapat disesuaikan.Mereka cocok untuk kebutuhan pendinginan di berbagai bidang industri dan memiliki keuntungan pemasangan dan pemeliharaan yang disederhanakan.
Prinsip Kerja:
Prinsip kerja pendingin sekrup dengan pendingin udara adalah sebagai berikut:
Proses kompresi:Bahan pendingin dikompresi ke dalam gas suhu tinggi dan tekanan tinggi di kompresor sekrup, dan kemudian masuk ke kondensor.
Proses kondensasi:Gas suhu tinggi dan tekanan tinggi didinginkan di kondensor untuk menjadi cairan tekanan tinggi, dan pada saat yang sama melepaskan panas,yang dibuang ke udara luar melalui kipas angin dan radiator.
Proses ekspansi:Setelah cairan bertekanan tinggi dikompresi oleh katup ekspansi, itu menjadi cairan suhu rendah dan tekanan rendah, dan kemudian masuk ke evaporator.
Proses penguapan:Cairan dengan suhu rendah dan tekanan rendah menguap di evaporator, menyerap panas di ruangan, mendinginkan air pendingin di ruangan, dan mengedarkannya ke ruangan,Dengan demikian mencapai tujuan mengurangi suhu dalam ruangan.
Parameter teknis:
| Model | JLSF-30A | JLSF-40A | JLSF-50A | JLSF-60A | JLSF-70A | JLSF-80A | JLSF-90A | JLSF-100A | JLSF-110A | ||
| Kapasitas pendingin | KW/jam | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| Kcal/jam | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| Kisaran suhu | 5°C~35°C ((Di bawah 0°C dapat disesuaikan) | ||||||||||
| Sumber daya listrik | 3N-380V/415V 50Hz/60Hz | ||||||||||
| Kekuatan total | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| Arus arus | A | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| Air dingin | m3/jam | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| kompresor | jenis | Jenis sekrup semi-hermetik | |||||||||
| Metode memulai | Y-△ | ||||||||||
| penyesuaian kapasitas | 0,25,50,75,100 | ||||||||||
| daya masukan | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| Minyak beku | jenis | HBR-A01 | |||||||||
| volume pengisian | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| pendingin | jenis | R-22/R407C | |||||||||
| metode kontrol | Ventil ekspansi penyeimbang tekanan eksternal sensor suhu | ||||||||||
| Evaporator | volume pengisian | KG | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| jenis | Kerang dan tabung | ||||||||||
| kondensor | Diameter | mm | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| jenis | Tipe sirip aluminium dengan lengan tembaga efisiensi tinggi + kipas rotor eksternal berisik rendah | ||||||||||
| Volume udara pendingin | m3/jam | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| Perangkat perlindungan | Saklar tegangan tinggi dan rendah, perlindungan antibeku, colokan larut, katup keselamatan, perangkat perlindungan kelebihan beban, pelindung overheat kumparan, saklar perlindungan suhu otomatis, dll. | ||||||||||
| Dimensi | L | mm | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | mm | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | mm | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| berat badan | KG | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| Model | JLSF-120A | JLSF-130A | JLSF-150A | JLSF-160D | JLSF-180D | JLSF-200D | JLSF-240D | JLSF-260D | JLSF-300D | ||
| Kapasitas pendingin | KW/jam | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| Kcal/jam | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| Kisaran suhu | 5°C~35°C ((Di bawah 0°C dapat disesuaikan) | ||||||||||
| Sumber daya listrik | 3N-380V/415V 50Hz/60Hz | ||||||||||
| Kekuatan total | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| Arus arus | A | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| Air dingin | m3/jam | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| kompresor | jenis | Jenis sekrup semi-hermetik | |||||||||
| Metode memulai | Y-△ | ||||||||||
| penyesuaian kapasitas | 0,25,50,75,100 | ||||||||||
| daya masukan | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| Minyak beku | jenis | HBR-A01 | |||||||||
| volume pengisian | L | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| pendingin | jenis | R-22/R407C | |||||||||
| metode kontrol | Ventil ekspansi penyeimbang tekanan eksternal sensor suhu | ||||||||||
| Evaporator | volume pengisian | KG | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| jenis | Kerang dan tabung | ||||||||||
| kondensor | Diameter | mm | DN1250 | DN150 | DN200 | ||||||
| jenis | Tipe sirip aluminium dengan lengan tembaga efisiensi tinggi + kipas rotor eksternal berisik rendah | ||||||||||
| Volume udara pendingin | m3/jam | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| Perangkat perlindungan | Saklar tegangan tinggi dan rendah, perlindungan antibeku, colokan larut, katup keselamatan, perangkat perlindungan kelebihan beban, pelindung overheat kumparan, saklar perlindungan suhu otomatis, dll. | ||||||||||
| Dimensi | L | mm | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H | mm | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| berat badan | KG | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
Industri aplikasi:
Dalam hal industri plastik, pendingin air memiliki berbagai skenario aplikasi. Berikut ini adalah skenario aplikasi khusus umum pendingin air dalam industri plastik:
1. Injeksi cetakan:Mesin cetak injeksi membutuhkan pendinginan untuk mengontrol pengerasan dan pengerasan plastik selama proses cetak injeksi.Pemanas air mengurangi suhu mesin cetak injeksi dengan mengedarkan air pendingin untuk memastikan kualitas dan stabilitas dimensi produk plastikMereka banyak digunakan dalam pembuatan berbagai produk cetakan injeksi, seperti bagian plastik, wadah, mainan, dll.
2. Blow molding:Mesin cetakan berdetak digunakan untuk memproduksi produk berongga seperti wadah plastik dan botol.Pemanas air dengan cepat mendinginkan dan mengeraskan produk plastik dengan menyediakan air pendingin untuk memfasilitasi demolding yang mulusMereka banyak digunakan dalam industri seperti minuman dibotol, kosmetik, dan deterjen.
3. Cetakan ekstrusi:Extruder digunakan untuk memproduksi pipa plastik, lembaran, film, dan produk lainnya.Pemanas air mengontrol suhu ekstruder melalui sistem sirkulasi pendingin untuk memastikan kualitas dan stabilitas dimensi plastikMereka banyak digunakan dalam konstruksi, kemasan, listrik, dan industri otomotif, dll.
4. pendinginan cetakan injeksi:Selama proses cetakan injeksi, pendinginan cetakan sangat penting, yang secara langsung mempengaruhi kualitas dan efisiensi produksi produk.Chiller mendinginkan cetakan injeksi dengan menyediakan air pendingin, secara efektif mengurangi suhu cetakan dan mempercepat pengerasan dan demolding plastik.
5Peralatan pendingin pengolahan plastik:Selain mesin cetak injeksi, mesin cetak dan ekstruder, peralatan pengolahan plastik lainnya seperti penghancur plastik, granulator plastik, dll juga membutuhkan pendinginan.Chiller mengurangi suhu peralatan ini dengan menyediakan air pendingin untuk memastikan operasi normal dan memperpanjang umur mereka.
Ini hanya beberapa skenario aplikasi umum pendingin di industri plastik.mencakup hampir semua kebutuhan pendinginan dalam seluruh proses manufaktur dan pengolahan plastik.
Industri Otomotif Manufaktur Teknik Kimia Industri Elektronika Industri Electroplating
Industri cetakan injeksi Industri farmasi Industri kemasan plastik Industri percetakan
Upport dan Layanan:
Dukungan teknis dan layanan Air Cooled Chiller meliputi:
1. 24/7 dukungan pelanggan
2. Pemasangan dan pemeliharaan remote guidance
3. Diagnosis dan Penyelesaian Masalah dari Jauh
4. Telepon/Email Saran dan Pedoman
5. Dokumentasi dan manual yang mudah digunakan
6. Pembaruan dan Upgrade Perangkat Lunak
7Harga biaya suku cadang dan bahan habis pakai
Kemasan dan Pengiriman:
Chiller yang didinginkan udara dikemas dan dikirimkan dalam kotak kayu lapis standar. Semua komponen dijamin dan dilindungi dengan film, dan unit kemudian ditempatkan di palet untuk transportasi yang mudah.Dan pasang label informasi tanda pengiriman pada kotak kayu untuk memastikan pengiriman yang benar.
Apa keuntungan dari pendingin di industri plastik?
1Kontrol suhu:Chiller dapat memberikan suhu air pendingin yang stabil dan memastikan akurasi kontrol suhu selama pengolahan plastik.Stabilitas dimensi dan penampilan.
2Pendinginan cepat: Chiller dapat menyediakan kapasitas pendinginan yang efisien dan dapat dengan cepat mendinginkan dan mengeraskan produk plastik.
3Efisiensi energi:Chiller menggunakan teknologi pendingin canggih dan memiliki efisiensi energi yang tinggi.
4. Ramah lingkungan:Pemanas biasanya menggunakan bahan pendingin yang ramah lingkungan dan memiliki dampak yang lebih kecil terhadap lingkungan.Mereka memenuhi persyaratan perlindungan lingkungan dan berkontribusi pada pembangunan industri plastik yang berkelanjutan.
5Kontrol otomatis: Mesin pendingin modern biasanya dilengkapi dengan sistem kontrol otomatis canggih yang dapat memantau dan menyesuaikan suhu dan aliran air pendingin.Hal ini memberikan kenyamanan operasi yang lebih besar dan presisi kontrol proses.
Singkatnya, pendingin memiliki berbagai skenario aplikasi di industri plastik dan dapat memberikan keuntungan seperti kontrol suhu, pendinginan cepat,efisiensi energi dan ramah lingkunganMereka memainkan peran penting dalam memastikan kualitas produk, meningkatkan efisiensi produksi dan mengurangi biaya produksi.
