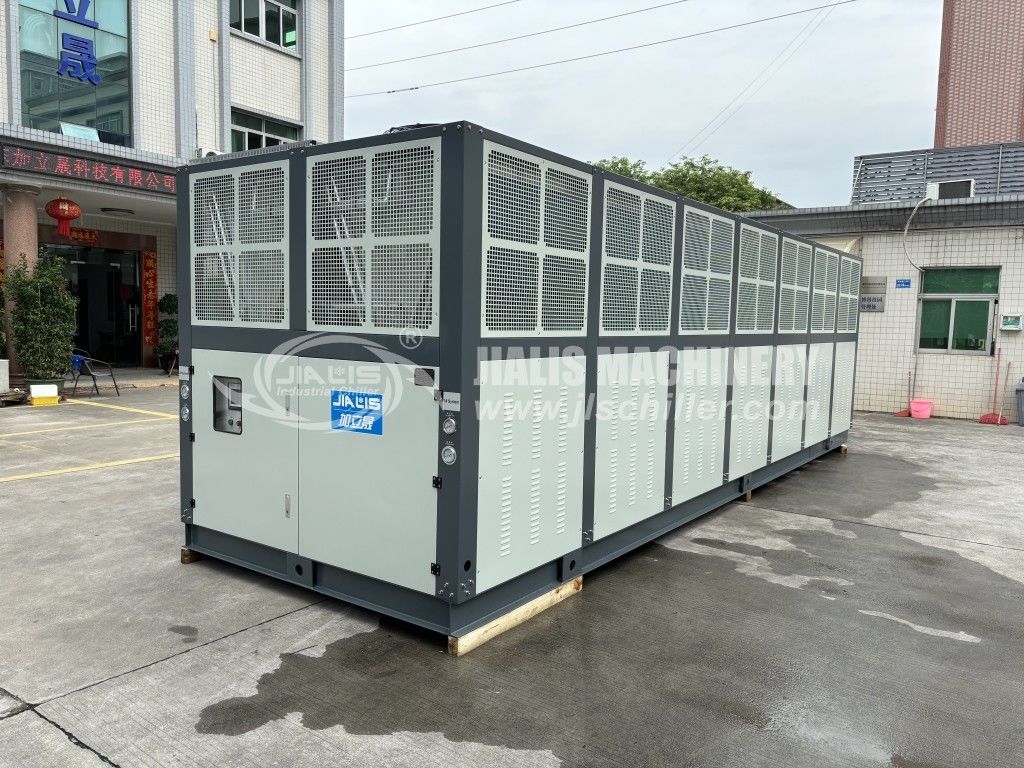

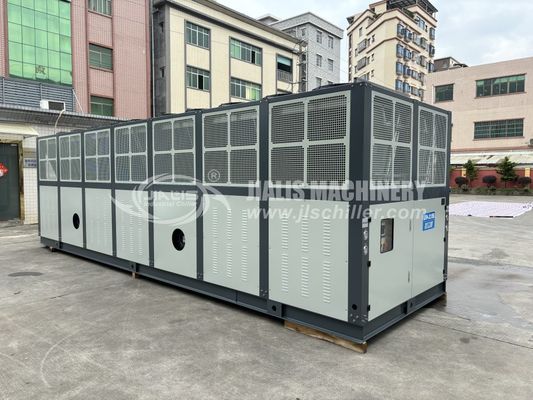

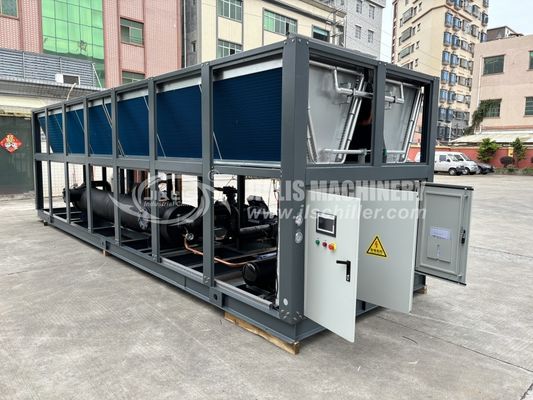

JLSF-200D Air-Cooled Screw Chiller CPP Produksi Film Pengemasan Produksi Line Cooling
Detail produk:
| Tempat asal: | Dong Guan Cina |
| Nama merek: | JIALIS |
| Sertifikasi: | CE/ISO9001 |
| Nomor model: | JLSF-200D |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 set |
|---|---|
| Harga: | Discuss |
| Kemasan rincian: | Kemasan film gelembung |
| Waktu pengiriman: | 30 hari |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 30 Unit per Bulan |
|
Informasi Detail |
|||
| Nama produk: | Chiller Sekrup Berpendingin Udara | Sistem kontrol: | Siemens PLC |
|---|---|---|---|
| Pengontrol: | Mikroprosesor/Siemens | Modus Mulai: | Y-△/Mulai Lembut |
| Jenis Kompresor: | kompresor sekrup ganda | Penguap: | Cangkang dan Tabung |
| Kondensator: | Tabung Bersirip | Perlindungan: | Tekanan Tinggi/Rendah, Pembalikan Fase, Overload, Anti-pembekuan, Overheat |
| Tingkat Kebisingan: | ≤75dB(A) | Tegangan: | 380-415V/3PH/50Hz 440-460/3PH/60Hz |
| pendingin: | R22/R407C/R134a | Jaminan: | 1 tahun |
| Menyoroti: | Micro-processor dikendalikan udara-dingin sekrup chiller,Pengemasan Produksi Line Screw Chiller,CPP Film Production Screw Chiller |
||
Deskripsi Produk
Deskripsi produk:
Air-dingin sekrup chiller adalah jenis pendingin industri dan peralatan pendingin udara komersial, terutama terdiri dari evaporator, kompresor, kondensor dan katup ekspansi dan komponen lainnya.Ini menggunakan kompresor sekrup untuk memampatkan suhu rendah dan tekanan rendah pendingin ke dalam suhu tinggi dan tekanan tinggi gas, kemudian melepaskan panas ke luar melalui kondensor,dan akhirnya mengurangi suhu dan tekanan pendingin melalui katup ekspansi untuk kembali ke evaporator untuk daur ulang.
Selama operasi, screw chiller yang didinginkan udara menyerap panas di udara luar, mendinginkan air pendingin dan mengedarkannya ke ruangan, sehingga menurunkan suhu dalam ruangan.Efisiensi pendinginannya sangat dipengaruhi oleh faktor-faktor seperti suhu luar dan kelembaban, sehingga efeknya mungkin terbatas di lingkungan dengan suhu dan kelembaban tinggi.
Dibandingkan dengan water-cooled chiller, screw chiller air-cooled tidak memerlukan sistem air pendingin tambahan, sehingga mereka lebih sederhana dan lebih hemat biaya.karena menggunakan udara luar untuk pendinginan, bisa menjadi masalah di daerah dengan polusi udara tinggi atau di mana kualitas udara dalam ruangan perlu dipertahankan.
Fitur produksi:
Air-cooled twin-screw chiller adalah peralatan pendingin yang menggunakan pendingin udara untuk menghilangkan panas.Ini menggabungkan keuntungan dari teknologi pendingin udara dan kompresor twin-screw, dan efisien, andal dan hemat energi.
Berikut adalah beberapa karakteristik dan prinsip kerja pendingin udara pendingin kembar:
1. pendingin yang efisien:Air-dingin pendingin ganda-screw menggunakan kompresor ganda-screw dan memiliki kapasitas pendingin yang efisien.bahan pendingin dikompresi menjadi gas bertekanan tinggi dan suhu tinggi, dan kemudian panas terhambat melalui kondensor untuk mengubah pendingin menjadi cairan bertekanan tinggi.
2. Penyebaran panas dengan pendingin udara:Dibandingkan dengan metode pendingin air tradisional, pendingin udara berskru ganda menggunakan pendingin udara untuk menghilangkan panas.Ini menggunakan kipas angin untuk meniup udara melalui kondensor untuk mentransfer panas dari pendingin suhu tinggi ke udara sekitarMetode disipasi panas ini tidak memerlukan air pendingin tambahan atau menara pendingin, menyederhanakan proses instalasi dan pengoperasian.
3. Pilihan kapasitas ganda:Pendinginan dua sekrup dengan pendingin udara menawarkan berbagai pilihan kapasitas untuk aplikasi dengan ukuran dan kebutuhan yang berbeda.Mereka dapat memenuhi kebutuhan pendinginan dari berbagai tempat dari bangunan komersial kecil untuk pabrik industri.
4Stabil dan dapat diandalkan:Pendinginan dua sekrup yang didinginkan dengan udara memiliki karakteristik operasi yang stabil dan dapat diandalkan dan dapat memberikan efek pendinginan yang stabil di bawah kondisi beban yang berbeda.Desain kompresor kembar sekrup dan sistem disipasi panas yang didinginkan udara membuatnya sangat mudah beradaptasi dan mampu memenuhi persyaratan lingkungan dan kondisi kerja yang berbeda.
5Penghematan energi dan perlindungan lingkungan:Air-dingin chiller twin-screw mengadopsi teknologi pendingin canggih dan langkah-langkah penghematan energi, dengan rasio efisiensi energi yang tinggi dan efek penghematan energi.Mereka biasanya dilengkapi dengan sistem kontrol canggih, yang dapat disesuaikan dan dioptimalkan secara cerdas sesuai dengan kebutuhan aktual, sehingga mengurangi konsumsi energi dan biaya operasi.
Pendinginan dua sekrup dengan pendingin udara banyak digunakan di bidang pendingin udara dan pendingin industri.pembuangan panas dengan pendingin udara dan penghematan energi dan perlindungan lingkungan, menyediakan pengguna dengan solusi pendingin yang dapat diandalkan dan memiliki keuntungan yang signifikan dalam efisiensi energi dan perlindungan lingkungan.
Prinsip Kerja:
Prinsip kerja pendingin sekrup dengan pendingin udara adalah sebagai berikut:
Proses kompresi:Bahan pendingin dikompresi ke dalam gas suhu tinggi dan tekanan tinggi di kompresor sekrup, dan kemudian masuk ke kondensor.
Proses kondensasi:Gas suhu tinggi dan tekanan tinggi didinginkan di kondensor menjadi cairan tekanan tinggi, dan pada saat yang sama melepaskan panas,yang dibuang ke udara luar melalui kipas angin dan radiator.
Proses ekspansi:Setelah cairan bertekanan tinggi dikompresi oleh katup ekspansi, itu menjadi cairan suhu rendah dan tekanan rendah, dan kemudian masuk ke evaporator.
Proses penguapan:Cairan suhu rendah dan tekanan rendah menguap di evaporator, menyerap panas di ruangan, mendinginkan air pendingin di ruangan, dan mengedarkannya ke ruangan,Dengan demikian mencapai tujuan mengurangi suhu dalam ruangan.
Parameter teknis:
| Model | JLSF-30A | JLSF-40A | JLSF-50A | JLSF-60A | JLSF-70A | JLSF-80A | JLSF-90A | JLSF-100A | JLSF-110A | ||
| Kapasitas pendingin | KW/jam | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| Kcal/jam | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| Kisaran suhu | 5°C~35°C ((Di bawah 0°C dapat disesuaikan) | ||||||||||
| Sumber daya listrik | 3N-380V/415V 50Hz/60Hz | ||||||||||
| Kekuatan total | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| Arus arus | A | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| Air dingin | m3/jam | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| kompresor | jenis | Jenis sekrup semi-hermetik | |||||||||
| Metode memulai | Y-△ | ||||||||||
| penyesuaian kapasitas | 0,25,50,75,100 | ||||||||||
| daya masukan | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| Minyak beku | jenis | HBR-A01 | |||||||||
| volume pengisian | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| pendingin | jenis | R-22/R407C | |||||||||
| metode kontrol | Ventil ekspansi penyeimbang tekanan eksternal sensor suhu | ||||||||||
| Evaporator | volume pengisian | KG | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| jenis | Kerang dan tabung | ||||||||||
| kondensor | Diameter | mm | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| jenis | Tipe sirip aluminium dengan lengan tembaga efisiensi tinggi + kipas rotor eksternal berisik rendah | ||||||||||
| Volume udara pendingin | m3/jam | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| Perangkat perlindungan | Saklar tegangan tinggi dan rendah, perlindungan antibeku, colokan larut, katup keamanan, perangkat perlindungan kelebihan beban, pelindung overheat kumparan, saklar perlindungan suhu otomatis, dll. | ||||||||||
| Dimensi | L | mm | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | mm | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | mm | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| berat badan | KG | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| Model | JLSF-120A | JLSF-130A | JLSF-150A | JLSF-160D | JLSF-180D | JLSF-200D | JLSF-240D | JLSF-260D | JLSF-300D | ||
| Kapasitas pendingin | KW/jam | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| Kcal/jam | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| Kisaran suhu | 5°C~35°C ((Di bawah 0°C dapat disesuaikan) | ||||||||||
| Sumber daya listrik | 3N-380V/415V 50Hz/60Hz | ||||||||||
| Kekuatan total | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| Arus arus | A | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| Air dingin | m3/jam | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| kompresor | jenis | Jenis sekrup semi-hermetik | |||||||||
| Metode memulai | Y-△ | ||||||||||
| penyesuaian kapasitas | 0,25,50,75,100 | ||||||||||
| daya masukan | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| Minyak beku | jenis | HBR-A01 | |||||||||
| volume pengisian | L | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| pendingin | jenis | R-22/R407C | |||||||||
| metode kontrol | Ventil ekspansi penyeimbang tekanan eksternal sensor suhu | ||||||||||
| Evaporator | volume pengisian | KG | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| jenis | Kerang dan tabung | ||||||||||
| kondensor | Diameter | mm | DN1250 | DN150 | DN200 | ||||||
| jenis | Tipe sirip aluminium dengan lengan tembaga efisiensi tinggi + kipas rotor eksternal berisik rendah | ||||||||||
| Volume udara pendingin | m3/jam | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| Perangkat perlindungan | Saklar tegangan tinggi dan rendah, perlindungan antibeku, colokan larut, katup keamanan, perangkat perlindungan kelebihan beban, pelindung overheat kumparan, saklar perlindungan suhu otomatis, dll. | ||||||||||
| Dimensi | L | mm | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H | mm | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| berat badan | KG | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
Industri aplikasi:
Chiller banyak digunakan dalam industri produksi film. Produksi film adalah proses pembuatan bahan film. Aplikasi umum termasuk film plastik, film logam, film kaca, dll.Berikut adalah aplikasi utama pendingin di industri produksi film:
1Extruder pendingin:Selama proses ekstrusi produksi film, ekstruder mengekstrusi bahan cair menjadi bentuk film melalui kepala ekstruder.Extruder biasanya menghasilkan banyak panas dan perlu didinginkan dengan air pendingin untuk mempertahankan suhu kerja yang tepatChiller mengurangi suhu dengan menyediakan sirkulasi air pendingin melalui ekstruder untuk memastikan stabilitas proses ekstrusi dan kualitas film.
2Rol pendingin:Selama proses pelapisan dan kalendering film, roller pendingin digunakan untuk cepat mendinginkan dan mengeraskan bahan film.Chiller menyediakan air pendingin untuk menurunkan suhu roller pendingin, memastikan pendinginan dan pengerasan cepat dari bahan film untuk mendapatkan kualitas permukaan yang ideal dan kinerja.
3Menara pendingin:Menara pendingin digunakan dalam kombinasi dengan pendingin untuk menangani suhu air pendingin.menara pendingin menggunakan prinsip pendinginan penguapan untuk menurunkan suhu air pendingin dengan menyemprotkan air panas ke udaraChiller mengedarkan air pendingin ke menara pendingin untuk mendinginkannya dan kemudian memasoknya kembali ke peralatan yang membutuhkan pendinginan selama proses produksi film.
4Kontrol suhu:Berbagai tahap dalam proses produksi film, seperti ekstrusi, pelapis, pengeringan, dll, membutuhkan kontrol suhu yang tepat.Chiller mengatur suhu dalam peralatan dan proses dengan menyediakan air pendingin atau pendingin untuk memastikan kualitas produksi dan stabilitas bahan film.
5Pengendalian lingkungan:Produksi film membutuhkan suhu lingkungan dan kondisi kelembaban tertentu. The chiller is used in conjunction with the air conditioning system to provide constant temperature and humidity control for the production area to meet the temperature and environmental requirements during the film production process.
Dengan menggunakan pendingin dalam skenario aplikasi khusus dalam proses produksi film, kontrol suhu yang tepat, pendinginan dan pengerasan bahan film,dan menyediakan lingkungan produksi yang tepat dapat dicapaiAplikasi ini membantu meningkatkan efisiensi produksi, mengoptimalkan kualitas produk, dan memenuhi persyaratan suhu dan lingkungan selama proses produksi film.
Industri Otomotif Manufaktur Teknik Kimia Industri Elektronika Industri Electroplating
Industri cetakan injeksi Industri farmasi Industri kemasan plastik Industri percetakan
Upport dan Layanan:
Dukungan teknis dan layanan Air Cooled Chiller meliputi:
1. 24/7 dukungan pelanggan
2. Pemasangan dan pemeliharaan remote guidance
3. Diagnosis dan Penyelesaian Masalah dari Jauh
4. Telepon/Email Saran dan Pedoman
5. Dokumentasi dan manual yang mudah digunakan
6. Pembaruan dan Upgrade Perangkat Lunak
7Harga biaya suku cadang dan bahan habis pakai
Kemasan dan Pengiriman:
Chiller yang didinginkan udara dikemas dan dikirimkan dalam kotak kayu lapis standar. Semua komponen dijamin dan dilindungi dengan film, dan unit kemudian ditempatkan di palet untuk transportasi yang mudah.Dan pasang label informasi tanda pengiriman pada kotak kayu untuk memastikan pengiriman yang benar.
Metode pemeliharaan:
Mesin pendingin sekrup yang didinginkan dengan udara adalah jenis peralatan pendingin yang umum. Untuk memastikan operasi normalnya dan memperpanjang masa pakai, pemeliharaan teratur diperlukan.Berikut adalah beberapa item pemeliharaan umum untuk pendingin sekrup udara:
1Bersihkan kondensor:Kondensor adalah salah satu komponen utama dalam pendingin sekrup yang didinginkan dengan udara. Bersihkan debu, minyak dan kotoran lainnya di permukaan kondensor secara teratur untuk menjaga disipasi panas yang baik.Udara terkompresi, sikat lembut atau agen pembersih dapat digunakan untuk membersihkan untuk memastikan bahwa efek disipasi panas kondensor tidak terhambat.
2Periksa kipas pendingin:Kipas pendingin bertanggung jawab untuk mengirim udara ke dalam pendingin untuk menghilangkan panas dan mendinginkan.Secara teratur memeriksa operasi kipas pendingin untuk memastikan operasi normal dan membersihkan bilah kipas untuk menjaga volume udara yang baik dan disipasi panas.
3Periksa kompresor dan motor:Kompresor dan motor adalah komponen inti dari pendingin sekrup udara.Pastikan tidak ada kebisingan yang tidak normalJika ada kelainan, hubungi teknisi profesional tepat waktu untuk perbaikan dan debugging.
4Periksa tekanan pendingin:Periksa tekanan pendingin dalam pendingin secara teratur untuk memastikan bahwa tekanan berada dalam kisaran normal.dan periksa apakah sistem memiliki kebocoran.
5Bersihkan sistem air:Sistem air dari screw chiller termasuk pompa air, tangki air, menara pendingin, dll. Bersihkan sistem air secara teratur untuk menghindari akumulasi kotoran dan penyumbatan.periksa operasi pompa air untuk memastikan bahwa ia bekerja dengan baik.
6. Catatan log:Catat secara teratur data operasi pendingin sekrup pendingin udara, termasuk suhu, tekanan, konsumsi energi, dll.Data ini dapat digunakan untuk menilai kinerja dan status operasi peralatan, dan memberikan referensi untuk pemeliharaan dan pemecahan masalah berikutnya.
Selain masalah pemeliharaan di atas, Anda juga harus mengikuti instruksi khusus dalam manual pemeliharaan yang disediakan oleh produsen.Pemeliharaan pencegahan yang teratur dan pemeriksaan profesional yang teratur juga merupakan langkah penting untuk menjaga pendingin tetap berjalan dengan normal dan memperpanjang umurnyaJika Anda menemukan kesalahan atau kelainan, Anda harus menghubungi teknisi profesional tepat waktu untuk perbaikan dan pemeliharaan.
