JLSF-25HP Air Cooling Water Chiller dengan Tangki Terisolasi untuk Industri Kertas
Detail produk:
| Tempat asal: | Dong Guan Cina |
| Nama merek: | JIALIS |
| Sertifikasi: | CE/ISO9001 |
| Nomor model: | JLSF-25HP |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 SET |
|---|---|
| Harga: | Discuss |
| Kemasan rincian: | Kotak kayu lapis |
| Waktu pengiriman: | 15 hari |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 150 unit per bulan |
|
Informasi Detail |
|||
| Nama produk: | Pendingin Air Berpendingin Udara | Sistem kontrol: | PLC/Mikrokomputer |
|---|---|---|---|
| Suhu air keluar: | 5-50 ℃ | Jenis Kompresor: | Gulir/Semi-Hermetik/Hermetik |
| Penguap: | Penukar Panas Shell Dan Tube / Plate | Kondensator: | Tabung Bersirip |
| Tangki air: | 1000-1500L | Kipas Kondensor: | Aksial / Sentrifugal |
| Tingkat Kebisingan: | ≤65dB(A) | Tegangan: | 220V/380V/415V/440V/480V |
| frekuensi: | 50Hz/60Hz | pendingin: | R22/R407C/R134A/R410A/R404A |
| Sistem perlindungan: | Tekanan Tinggi/Rendah, Aliran Air, Overload, dll. | pompa: | Sentrifugal/vertikal |
| Jaminan: | 12 bulan | ||
| Menyoroti: | Mesin pendingin air dengan pendingin udara untuk industri kertas,Pemanas air pendingin udara tangki terisolasi |
||
Deskripsi Produk

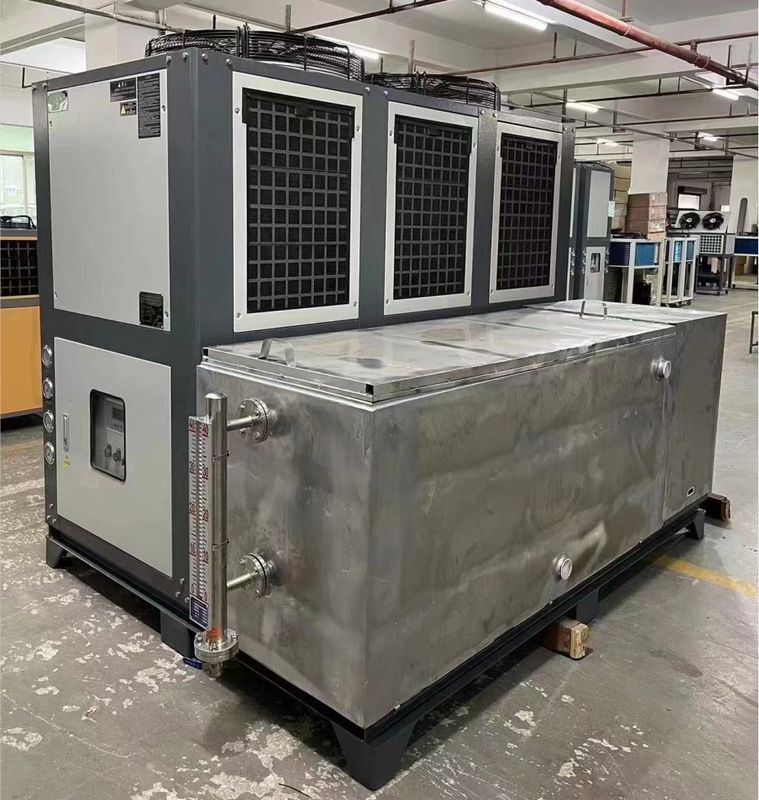

JLSF-25HP Air Dingin Air Chiller Dengan Tangki Terisolasi Untuk Industri Kertas
Deskripsi produk:
Chiller terintegrasi yang didinginkan dengan udara adalah perangkat pendingin yang mengintegrasikan chiller, tangki air terisolasi dan pompa sirkulasi eksternal.dan panas dilepaskan dari sistem pendingin melalui kipas tanpa sumber air pendingin tambahanDesain terintegrasi dari chiller terintegrasi yang didinginkan udara membuat pemasangan lebih mudah bagi pengguna.
Fitur produk:
Berikut adalah beberapa karakteristik dan skenario aplikasi pendingin udara terintegrasi:
1. Pemasangan sederhana:Pendinginan terintegrasi yang didinginkan udara mengintegrasikan menara pendingin dan pendingin, dan pemasangan relatif sederhana tanpa sistem pipa dan pendingin air yang rumit.
2Menghemat ruang:Dibandingkan dengan sistem pendingin tradisional, pendingin udara terintegrasi mengambil lebih sedikit ruang dan cocok untuk tempat dengan ruang terbatas.
3- Penggemar bawaan:Chiller terintegrasi yang didinginkan dengan udara memiliki kipas yang terintegrasi, dan panas dilepaskan melalui operasi kipas, tanpa pompa air pendingin tambahan dan menara pendingin.
4Operasi independen:Chiller terintegrasi yang didinginkan udara dapat beroperasi secara independen tanpa bergantung pada sumber air pendingin eksternal, dan cocok untuk beberapa lingkungan di mana air pendingin tidak dapat disediakan.
Prinsip Kerja:
Komponen utama pendingin udara termasuk kompresor, kondensor udara, katup ekspansi, dan evaporator.
1Kompresor mengambil tekanan rendah, gas pendingin suhu rendah dan mengompresnya menjadi tekanan tinggi, gas suhu tinggi.
2Gas pendingin suhu tinggi dan tekanan tinggi ini masuk ke kondensor udara, bertukar panas dengan udara sekitar, dan melepaskan panas ke lingkungan,sementara pendingin mengembun dari keadaan gas ke keadaan cair.
3Cairan pendingin bertekanan tinggi melewati katup ekspansi, tekanan tiba-tiba turun, dan berubah menjadi cairan pendingin bertekanan rendah dan suhu rendah.
4Cairan pendingin suhu rendah dan tekanan rendah masuk ke evaporator, menyerap panas dalam ruangan, menguap ke keadaan gas dengan sendirinya,dan suhu dalam ruangan turun untuk mencapai tujuan pendinginan.
5Gas pendingin disedot ke kompresor lagi untuk menyelesaikan siklus.
Keuntungan dari pendingin udara termasuk instalasi yang sederhana, tidak perlu menara pendingin dan pompa air pendingin, dan biaya pemeliharaan yang rendah.efisiensi yang lebih rendah daripada pendingin air, terutama pada suhu lingkungan yang tinggi, dan efisiensi akan semakin berkurang.
| 1 Kompresor | 5 Evaporator | 9 Sensor suhu | 13 Katup bypass |
| 2 Kondensator | 6 Katup bola | 10 Tangki air | 14 Pengontrol tegangan rendah |
| 3 Filter pengering | 7 Saklar antibeku | 11 Pengukur tekanan pompa air | 15 Pengontrol tegangan tinggi |
| 4 Katup ekspansi | 8 Pemanas mengambang | 12 Pompa air |
16 Katup pengurangan tekanan |
Parameter teknis:
| Model | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| Kapasitas pendingin | KW/jam | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/jam | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Kisaran suhu | 5°C-35°C ((Di bawah 0°C dapat disesuaikan) | |||||||||
| Sumber daya listrik | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Kekuatan total | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Kompresor | Jenis | Jenis gulung hermetik atau piston | ||||||||
| Kekuatan | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Pompa sirkulasi | Kekuatan | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Kepala | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Bahan pendingin | Jenis | R22/R407c/R134a/R410a | ||||||||
| Metode kontrol | Ventil ekspansi penyeimbang tekanan eksternal sensor suhu | |||||||||
| volume pengisian | Kilo | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Evaporator | Aliran | m3/jam | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| kapasitas air | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Diameter | inci | 1/2 " | 3/4 " | 1 " | 1-1/2 " | 1-1/2 " | ||||
| Kondensator | Jenis | Set kuningan yang efisien dengan sirip aluminium bergelombang | ||||||||
| Penggemar | Jenis | Aliran sumbu | ||||||||
| volume udara | m3/jam | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Perangkat perlindungan | Saklar tekanan tinggi dan rendah, perlindungan antibeku, colokan/ventil keamanan yang dapat disambung, perangkat perlindungan kelebihan beban, pelindung overheat coil, saklar perlindungan suhu otomatis, dll. | |||||||||
| Ukuran mesin | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Berat satuan | Kilo | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Model | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Kapasitas pendingin | KW/jam | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/jam | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Kisaran suhu | 5°C-35°C ((Di bawah 0°C dapat disesuaikan) | |||||||||
| Sumber daya listrik | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Kekuatan total | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Kompresor | Jenis | Jenis gulung hermetik atau piston | ||||||||
| Kekuatan | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Pompa sirkulasi | Kekuatan | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Kepala | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Bahan pendingin | Jenis | R22/R407c/R134a/R410a | ||||||||
| Metode kontrol | Ventil ekspansi penyeimbang tekanan eksternal sensor suhu | |||||||||
| volume pengisian | Kilo | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Evaporator | Aliran | m3/jam | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| kapasitas air | m3/jam | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Diameter | inci | 1.5" | 2 " | 2.5" | 3 " | |||||
| Kondensator | Jenis | Set kuningan yang efisien dengan sirip aluminium bergelombang | ||||||||
| Penggemar | Jenis | Aliran sumbu | ||||||||
| volume udara | m3/jam | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Perangkat perlindungan | Saklar tekanan tinggi dan rendah, perlindungan antibeku, colokan/ventil keamanan yang dapat disambung, perangkat perlindungan kelebihan beban, pelindung overheat coil, saklar perlindungan suhu otomatis, dll. | |||||||||
| Ukuran mesin | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Berat satuan | Kilo | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Industri aplikasi:
Mesin pendingin udara banyak digunakan di industri berikut:
1Pengolahan:Mesin pendingin udara digunakan secara luas dalam manufaktur, terutama dalam proses produksi yang membutuhkan pendinginan dalam jumlah besar.pembuatan kaca dan industri lainnya semua membutuhkan peralatan pendingin untuk mengontrol suhu peralatan atau produk.
2Industri kimia:Dalam industri kimia, banyak proses membutuhkan kontrol suhu untuk memastikan reaksi yang efisien.Pendinginan udara dapat memberikan efek pendinginan yang stabil selama reaksi kimia dan menjaga reaktan dalam kisaran suhu yang tepat.
3Industri farmasi:Banyak proses farmasi di industri farmasi membutuhkan kontrol suhu yang tepat.peralatan laboratorium, dan obat-obatan dan vaksin.
4Industri makanan dan minuman:Peralatan pendingin sering diperlukan untuk mengontrol suhu produk selama pengolahan makanan dan produksi minuman.Peralatan konservasi dan penyimpanan, dan kebutuhan pendinginan di jalur produksi minuman.
5Industri percetakan:Selama proses pencetakan, terutama dalam pencetakan skala besar,peralatan pendingin diperlukan untuk mengontrol suhu mesin cetak untuk memastikan kualitas cetak dan operasi normal peralatanPemanas dengan pendingin udara dapat memberikan efek pendinginan yang stabil dan memenuhi kebutuhan industri percetakan.
Selain industri yang disebutkan di atas, pendingin udara juga umum digunakan di bangunan sistem pendingin udara, manufaktur elektronik, industri energi,dan laboratorium dan lembaga penelitianAplikasi mereka di industri ini terutama untuk mengontrol suhu peralatan atau produk, meningkatkan efisiensi produksi, memastikan kualitas produk, dan memenuhi persyaratan proses tertentu.
Industri Otomotif Manufaktur Teknik Kimia Industri Elektronika Industri Electroplating
Industri cetakan injeksi Industri farmasi Industri kemasan plastik Industri percetakan
Upport dan Layanan:
Dukungan teknis dan layanan Air Cooled Chiller meliputi:
1. 24/7 dukungan pelanggan
2. Pemasangan dan pemeliharaan remote guidance
3. Diagnosis dan Penyelesaian Masalah dari Jauh
4. Telepon/Email Saran dan Pedoman
5. Dokumentasi dan manual yang mudah digunakan
6. Pembaruan dan Upgrade Perangkat Lunak
7Harga biaya suku cadang dan bahan habis pakai
Kemasan dan Pengiriman:
Chiller yang didinginkan udara dikemas dan dikirimkan dalam kotak kayu lapis standar. Semua komponen dijamin dan dilindungi dengan film, dan unit kemudian ditempatkan di palet untuk transportasi yang mudah.Dan pasang label informasi tanda pengiriman pada kotak kayu untuk memastikan pengiriman yang benar.
Mengapa chiller yang didinginkan dengan udara membutuhkan tangki air eksternal yang besar?
Ada beberapa alasan utama mengapa pendingin udara dilengkapi dengan tangki air eksternal yang besar:
1. Menyediakan kapasitas pendingin tambahan:Tangki air eksternal dapat menyediakan volume yang lebih besar, sehingga meningkatkan kapasitas termal sistem pendingin.Ini berarti pendingin dapat menangani beban panas yang lebih besar dan memberikan lebih banyak kapasitas pendinginan bila diperlukanTangki air berkapasitas besar dapat menyimpan lebih banyak air pendingin, memungkinkan sistem untuk memberikan efek pendingin yang lebih stabil selama operasi beban tinggi.
2. Meningkatkan waktu pertukaran panas air pendingin:Tangki air eksternal dapat memberikan waktu pertukaran panas yang lebih lama, memberikan air pendingin lebih banyak waktu untuk bertukar panas dengan kondensor.Ini meningkatkan efek pendinginan dan membuat sistem pendinginan lebih efisien.
3. Turunkan suhu air pendingin:Tangki air eksternal berkapasitas besar dapat menampung lebih banyak air pendingin, sehingga suhu air pendingin naik lebih lambat.Hal ini memastikan bahwa suhu air pendingin selalu disimpan pada tingkat yang lebih rendah, memberikan efek pendinginan yang lebih stabil.
4Mengurangi frekuensi sirkulasi sistem pendingin:Tangki air eksternal dapat berfungsi sebagai buffer penyimpanan untuk pendingin air, mengurangi frekuensi sirkulasi sistem pendingin.Hal ini membantu memperpanjang umur sistem pendingin dan mengurangi konsumsi energi.
5. Perawatan dan pembersihan yang nyaman:Tangki air eksternal dapat dikelola dan dibersihkan secara independen dari unit pendingin, sehingga memudahkan operator untuk melakukan perawatan dan inspeksi harian.karena tangki air berada di luar, hal ini juga mengurangi pekerjaan ruang dalam dan generasi kebisingan.
Singkatnya, dilengkapi dengan tangki air eksternal besar dapat memberikan kapasitas pendinginan tambahan, meningkatkan waktu pertukaran panas, menurunkan suhu air pendinginan, mengurangi frekuensi siklus,dan memudahkan pemeliharaan dan pembersihanKeuntungan ini memungkinkan pendingin untuk memberikan pendinginan yang lebih efisien dan dapat diandalkan.
