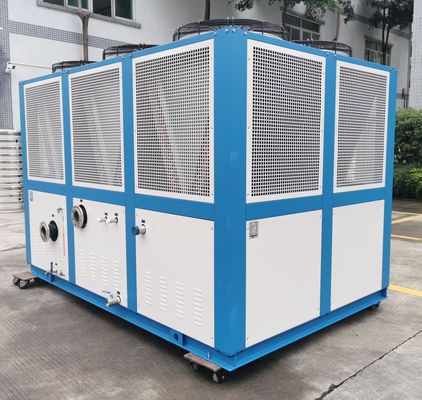

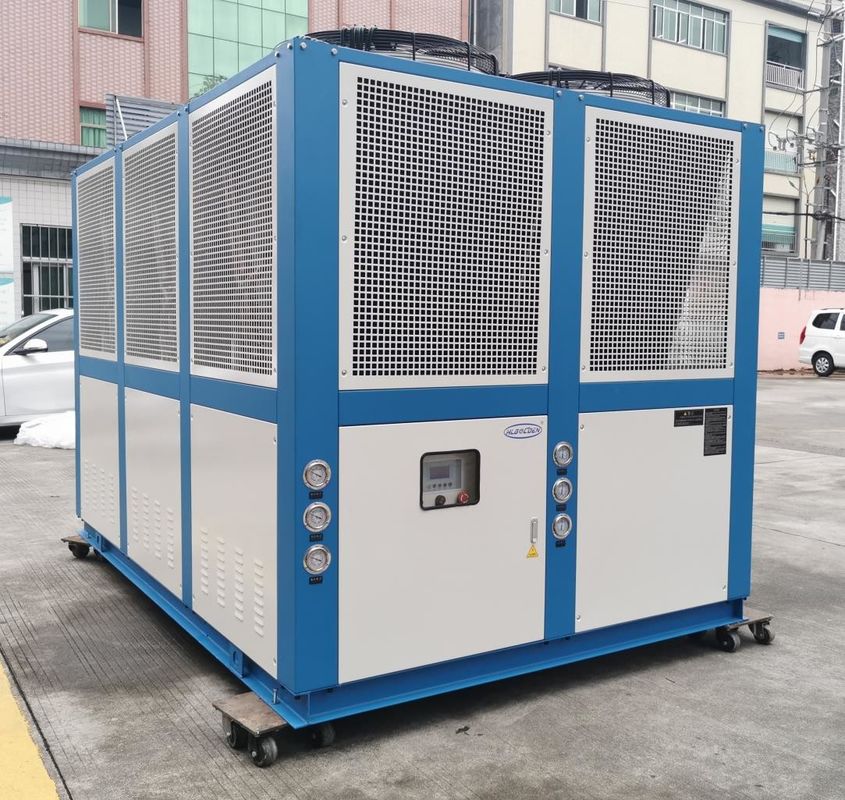

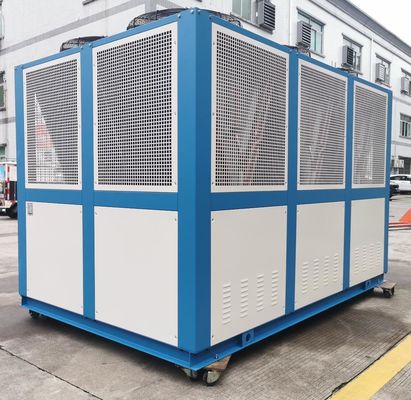

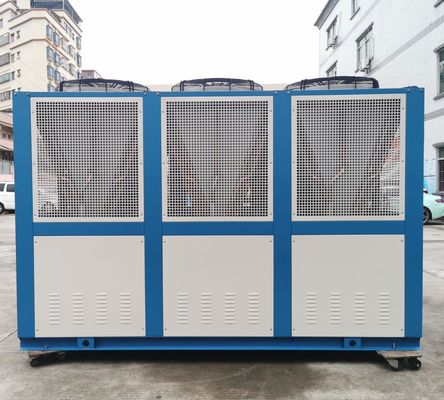

JLSF-75D Industrial Air Cooled Screw Chiller Dengan Microcomputer Control
Detail produk:
| Tempat asal: | Dong Guan Cina |
| Nama merek: | JIALIS |
| Sertifikasi: | CE/ISO9001 |
| Nomor model: | JLSF-75D |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 set |
|---|---|
| Harga: | Discuss |
| Kemasan rincian: | Kotak kayu lapis |
| Waktu pengiriman: | 20 hari |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 50 unit per bulan |
|
Informasi Detail |
|||
| Nama produk: | Chiller Gulir Berpendingin Udara | Suhu Lingkungan: | 5-35 ℃ |
|---|---|---|---|
| Tenaga Motor Kompresor: | 37-250kW | kuantitas kompresor: | 3 |
| Kondensator: | Penukar Panas Tabung Bersirip | Sistem kontrol: | kontrol komputer mikro |
| Kapasitas pendinginan: | 150-1000kW | Metode Pendinginan: | Berpendingin udara |
| Penguap: | Penukar Panas Shell & Tabung/ Pelat | Tingkat Kebisingan: | ≤75dB(A) |
| pendingin: | R22/R407c/R410a | ||
| Menyoroti: | Chiller Sekrup Berpendingin Udara Industri,Microcomputer Air Cooled Screw Chiller |
||
Deskripsi Produk
JLSF-75D Air Cooling Water Chiller,Danfoss Scroll Compressor Berkinerja Stabil
Deskripsi produk:
Chiller scroll yang didinginkan udara adalah chiller yang menggunakan kompresor scroll dan disipasi panas yang didinginkan udara.Ini menggunakan kompresor gulung untuk memampatkan pendingin suhu rendah ke dalam suhu tinggi dan gas tekanan tinggi, dan kemudian menyebarkan panas ke lingkungan sekitar melalui radiator yang didinginkan dengan udara untuk mencapai efek pendinginan.
Scroll compressor adalah jenis kompresor yang efisien dan berisik.Ini menggunakan gerakan berputar seperti pusaran untuk cepat memampatkan dan melepaskan pendingin, menyediakan suplai pendingin bertekanan tinggi dan aliran tinggi.
Radiator pendingin udara adalah perangkat pendingin yang menggunakan angin alami atau kipas angin untuk mentransfer panas ke lingkungan sekitar.Ini mengambil panas dari pendingin dan menurunkan suhu melalui udara meniup terhadap heat sink dan konveksi transfer panas.
Fitur produksi:
Keuntungan utama pendingin roll udara meliputi:
1Efisiensi tinggi dan penghematan energi:Ini mengadopsi kompresor gulung, yang memiliki efisiensi kompresi yang tinggi dan dapat memberikan kapasitas pendingin yang lebih tinggi dan efisiensi.metode disipasi panas dengan pendingin udara menghindari pompa air dan menara pendingin sistem pendingin air tradisional, mengurangi konsumsi energi dan biaya perawatan.
2Fleksibilitas dan kenyamanan:Karena tidak perlu terhubung ke sumber air pendingin, pendingin roll chiller tidak dibatasi oleh pipa air pendingin, dan pemasangan dan debugging relatif sederhana.Ini cocok untuk berbagai tempat, apakah itu adalah bengkel produksi industri atau ruang kantor komersial.
3Keandalan dan stabilitas:Kompresor gulung memiliki struktur yang sederhana, yang mengurangi tingkat keausan dan kegagalan bagian mekanik dan meningkatkan keandalan sistem.radiator yang didinginkan dengan udara tidak bergantung pada sumber air pendingin eksternal, menghindari kebocoran dan masalah kualitas air yang mungkin terjadi di sistem pendingin air.
4Menghemat ruang:Karena tidak ada kebutuhan untuk tangki air pendingin dan menara pendingin, pendingin roll dengan pendingin udara dapat menghemat ruang instalasi dan sangat cocok untuk tempat dengan ruang terbatas.
Perlu dicatat bahwa pendingin roll yang didinginkan dengan udara mungkin memiliki kelemahan sedikit dalam disipasi panas dibandingkan dengan sistem pendingin air,terutama pada suhu lingkungan yang tinggi atau kondisi operasi beban tinggiOleh karena itu, ketika memilih pendingin, pertimbangan komprehensif harus dibuat berdasarkan persyaratan aplikasi khusus dan kondisi lingkungan.
Prinsip Kerja:
Prinsip kerja pendingin gulungan dengan pendingin udara adalah sebagai berikut:
1Proses kompresi:Pertama, kompresor bergulir mulai bekerja. Rotor pusaran di dalamnya menarik pendingin suhu rendah ke ruang kompresi melalui gerakan berputar sendiri.Gerakan putaran rotor pusaran menyebabkan pendingin dikompresi dan meningkatkan suhu dan tekanan.
2Proses kondensasi:Bahan pendingin suhu tinggi dan tekanan tinggi dilepaskan dari kompresor gulung dan masuk ke radiator (kondensor) yang didinginkan dengan udara.bahan pendingin melewati heat sink dan mentransfer panas ke lingkungan sekitar melalui angin dan konveksi transfer panas, menyebabkan pendingin mendingin dan mengembun menjadi cairan.
3Proses ekspansi:Cairan pendingin terkondensasi masuk ke katup ekspansi (perangkat throttle), yang mengontrol aliran dan tekanan pendingin.tekanan dan suhu pendingin dikurangi, bersiap untuk masuk ke evaporator.
4Proses penguapan:Penyejuk masuk ke evaporator dan mengalir di pipa evaporator di dalam evaporator.menyebabkan pendingin berubah dari keadaan cair ke keadaan uapProses ini menyerap panas dari lingkungan sekitar, sehingga mencapai efek pendinginan.
5Proses siklus:Setelah proses siklik seperti kompresi, kondensasi, dan pemadaman, bahan pendingin akan keluar dari evaporator dalam bentuk uap, dan disedot ke dalam kompresor gulung lagi.ekspansi dan penguapan, pendingin terus beredar untuk mencapai efek pendinginan terus menerus.
Melalui efek kompresi dari kompresor gulung dan efek disipasi panas dari radiator yang didinginkan udara,pendingin udara dapat mengambil panas dari benda atau sistem yang akan didinginkan, dan memasok air yang didinginkan ke peralatan atau peralatan yang perlu didinginkan.Seluruh sistem terus beroperasi melalui proses siklus yang disebutkan di atas untuk mempertahankan efek pendinginan yang stabil.
Parameter teknis:
| Model | JLSF-30A | JLSF-40A | JLSF-50A | JLSF-60A | JLSF-70A | JLSF-80A | JLSF-90A | JLSF-100A | JLSF-110A | ||
| Kapasitas pendingin | KW/jam | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| Kcal/jam | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| Kisaran suhu | 5°C~35°C ((Di bawah 0°C dapat disesuaikan) | ||||||||||
| Sumber daya listrik | 3N-380V/415V 50Hz/60Hz | ||||||||||
| Kekuatan total | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| Arus arus | A | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| Air dingin | m3/jam | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| kompresor | jenis | Jenis sekrup semi-hermetik | |||||||||
| Metode memulai | Y-△ | ||||||||||
| penyesuaian kapasitas | 0,25,50,75,100 | ||||||||||
| daya masukan | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| Minyak beku | jenis | HBR-A01 | |||||||||
| volume pengisian | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| pendingin | jenis | R-22/R407C | |||||||||
| metode kontrol | Ventil ekspansi penyeimbang tekanan eksternal sensor suhu | ||||||||||
| Evaporator | volume pengisian | KG | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| jenis | Kerang dan tabung | ||||||||||
| kondensor | Diameter | mm | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| jenis | Tipe sirip aluminium dengan lengan tembaga efisiensi tinggi + kipas rotor eksternal berisik rendah | ||||||||||
| Volume udara pendingin | m3/jam | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| Perangkat perlindungan | Saklar tegangan tinggi dan rendah, perlindungan antibeku, colokan larut, katup keselamatan, perangkat perlindungan kelebihan beban, pelindung overheat kumparan, saklar perlindungan suhu otomatis, dll. | ||||||||||
| Dimensi | L | mm | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | mm | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | mm | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| berat badan | KG | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| Model | JLSF-120D | JLSF-130A | JLSF-150A | JLSF-160D | JLSF-180D | JLSF-200D | JLSF-240D | JLSF-260D | JLSF-300D | ||
| Kapasitas pendingin | KW/jam | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| Kcal/jam | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| Kisaran suhu | 5°C~35°C ((Di bawah 0°C dapat disesuaikan) | ||||||||||
| Sumber daya listrik | 3N-380V/415V 50Hz/60Hz | ||||||||||
| Kekuatan total | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| Arus arus | A | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| Air dingin | m3/jam | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| kompresor | jenis | Jenis sekrup semi-hermetik | |||||||||
| Metode memulai | Y-△ | ||||||||||
| penyesuaian kapasitas | 0,25,50,75,100 | ||||||||||
| daya masukan | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| Minyak beku | jenis | HBR-A01 | |||||||||
| volume pengisian | L | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| pendingin | jenis | R-22/R407C | |||||||||
| metode kontrol | Ventil ekspansi penyeimbang tekanan eksternal sensor suhu | ||||||||||
| Evaporator | volume pengisian | KG | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| jenis | Kerang dan tabung | ||||||||||
| kondensor | Diameter | mm | DN1250 | DN150 | DN200 | ||||||
| jenis | Tipe sirip aluminium dengan lengan tembaga efisiensi tinggi + kipas rotor eksternal berisik rendah | ||||||||||
| Volume udara pendingin | m3/jam | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| Perangkat perlindungan | Saklar tegangan tinggi dan rendah, perlindungan antibeku, colokan larut, katup keselamatan, perangkat perlindungan kelebihan beban, pelindung overheat kumparan, saklar perlindungan suhu otomatis, dll. | ||||||||||
| Dimensi | L | mm | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H | mm | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| berat badan | KG | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
Industri aplikasi:
Mesin pendingin roll dengan pendingin udara cocok untuk tempat-tempat berikut:
1Lokakarya produksi industri:Pemanas gulung yang didinginkan udara dapat menyediakan pendinginan untuk berbagai proses produksi industri, seperti pemotongan laser, pencetakan, cetakan injeksi plastik, perakitan elektronik, dll.Mereka cocok untuk lingkungan produksi industri yang membutuhkan kapasitas pendingin dalam jumlah besar dan kinerja yang stabil.
2Kantor komersial:Air-cooled scroll chiller dapat menyediakan sumber air pendingin untuk sistem pendingin udara pusat di bangunan komersial.rumah sakit dan sekolah untuk menyediakan kapasitas pendingin yang efisien untuk sistem pendingin udara besar.
3Ruang peralatan elektronik dan peralatan komunikasi:Operasi peralatan elektronik dan peralatan komunikasi akan menghasilkan sejumlah besar panas dan membutuhkan pendinginan untuk mempertahankan operasi normal peralatan.Pendinginan scroll yang didinginkan dengan udara dapat memberikan efek pendinginan yang dapat diandalkan untuk peralatan elektronik dan ruang peralatan komunikasi, memastikan stabilitas dan keandalan peralatan.
4. Stadion dan teater:Stadion dan teater besar biasanya membutuhkan kapasitas pendingin yang kuat untuk memenuhi persyaratan kenyamanan tempat yang ramai.Mesin pendingin roll dengan pendingin udara dapat menyediakan pendingin udara dan pendingin yang efisien di tempat-tempat ini untuk memastikan kenyamanan penonton dan aktor.
5Peralatan listrik dan substasiun:Peralatan tenaga dan substasi menghasilkan sejumlah besar panas selama operasi dan membutuhkan pendinginan untuk mempertahankan operasi normal peralatan.Mesin pendingin bergulir yang didinginkan dengan udara dapat memberikan pendinginan yang dapat diandalkan untuk peralatan listrik dan substasiun, memastikan stabilitas dan keandalan peralatan.
Pendingin roll chiller udara yang tepat harus dipilih berdasarkan persyaratan aplikasi khusus dan kondisi lingkungan.Model dan ukuran terbaik dapat ditentukan berdasarkan kebutuhan pendinginan dan kapasitas sistem, memastikan pendingin dapat memenuhi persyaratan pendinginan di lokasi.
Industri Otomotif Manufaktur Teknik Kimia Industri Elektronika Industri Electroplating
Industri cetakan injeksi Industri farmasi Industri kemasan plastik Industri percetakan
Upport dan Layanan:
Dukungan teknis dan layanan pendingin termasuk:
1. 24/7 dukungan pelanggan
2. Pemasangan dan pemeliharaan remote guidance
3. Diagnosis dan Penyelesaian Masalah dari Jauh
4. Telepon/Email Saran dan Pedoman
5. Dokumentasi dan manual yang mudah digunakan
6. Pembaruan dan Upgrade Perangkat Lunak
7Harga biaya suku cadang dan bahan habis pakai
Kemasan dan Pengiriman:
Chiller dikemas dan dikirim dalam kotak kayu lapis standar. Semua komponen dijamin dan dilindungi dengan film, dan unit kemudian ditempatkan di palet untuk transportasi yang mudah.Dan pasang label informasi tanda pengiriman pada kotak kayu untuk memastikan pengiriman yang benar.
Apa cara yang berbeda untuk mengkonfigurasi pendingin di mesin kaleng?
Dalam mesin kaleng, konfigurasi pendingin dapat berbeda sesuai dengan kebutuhan khusus dan karakteristik peralatan mekanis.Berikut adalah beberapa metode konfigurasi umum:
1. pendinginan langsung:Dalam konfigurasi pendingin langsung, pendingin langsung mentransfer air pendingin ke bagian atau produk yang perlu didinginkan melalui pendingin atau pipa pendingin.Konfigurasi ini cocok untuk situasi di mana pendinginan cepat diperlukan, seperti pendinginan langsung tangki, air kemasan atau produk lainnya.
2. pendinginan tidak langsung:Dalam konfigurasi pendinginan tidak langsung, pendingin melewati air pendingin ke penukar panas menengah atau pendingin melalui sistem sirkulasi pendingin,dan kemudian mentransfer media pendingin ke bagian-bagian yang perlu didinginkan di mesin atau produk kalengHal ini dapat mencapai kontrol yang lebih baik dan pengaturan suhu pendinginan, yang cocok untuk situasi dengan persyaratan suhu yang lebih ketat.
3Menara pendingin:Menara pendingin adalah konfigurasi pendingin umum lainnya. Dalam konfigurasi ini, pendingin mentransfer panas ke udara di atmosfer melalui menara pendingin untuk mencapai efek pendinginan.Menara pendingin sering digunakan untuk menangani sejumlah besar panas, seperti di jalur pengolahan kaleng berkecepatan tinggi, di mana menara pendingin dapat menyediakan kapasitas pendingin tambahan untuk menjaga peralatan tetap berjalan.
4. Kombinasi dari beberapa pendingin:Untuk jalur produksi kaleng skala besar atau situasi yang membutuhkan kapasitas pendingin yang lebih tinggi, beberapa pendingin dapat dikombinasikan.Beberapa pendingin dapat dikonfigurasi secara paralel atau berturut-turut untuk memberikan kapasitas pendingin yang lebih besar dan fleksibilitas yang lebih besarMetode konfigurasi ini dapat diperluas dan disesuaikan sesuai dengan kebutuhan aktual untuk memenuhi persyaratan produksi yang berbeda.
Perlu dicatat bahwa metode konfigurasi pendingin khusus harus dievaluasi dan dipilih sesuai dengan jenis mesin pengolahan kalengan, persyaratan proses dan kebutuhan pendinginan.Saat mengkonfigurasi pendingin, disarankan untuk memiliki diskusi rinci dengan produsen peralatan atau insinyur profesional untuk memastikan efek pendinginan terbaik dan kinerja sistem.
