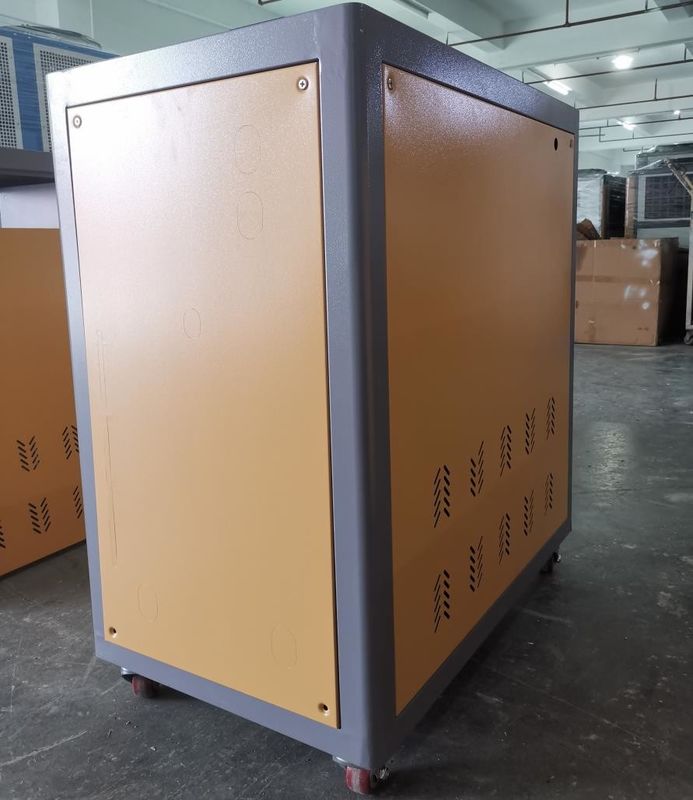

JLSS-5HP Industrial Laser Chiller CO2 Laser Diode Laser Serat Laser
Detail produk:
| Tempat asal: | Dong Guan Cina |
| Nama merek: | JIALIS |
| Sertifikasi: | CE/ISO9001 |
| Nomor model: | JLSS-5HP |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 set |
|---|---|
| Harga: | Discuss |
| Kemasan rincian: | Kotak kayu lapis |
| Waktu pengiriman: | 7 hari |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 500 unit per bulan |
|
Informasi Detail |
|||
| Jenis Kompresor: | Gulir/Piston | Modus Kontrol: | Hidup/Mati/PID |
|---|---|---|---|
| Kapasitas pendinginan: | 3-30kw | Metode Pendinginan: | Berpendingin udara/berpendingin air |
| Ukuran: | Disesuaikan | Tingkat kebisingan: | ≤55dB(A) |
| pasokan listrik: | 220V/380V/50HZ/60HZ | Nama produk: | Pendingin Air Laser |
| Fungsi perlindungan: | Tekanan Tinggi/Rendah/Kelebihan Beban/Aliran/Ketinggian Air Rendah/Suhu Tinggi | Tekanan pompa: | 0,03Mpa-0,8Mpa |
| pendingin: | R22/R134a/R407c/R410a | Rentang kontrol suhu: | 5℃-35℃ |
| Stabilitas suhu: | ± 0,5 ℃ | Jaminan: | 1 tahun |
| Menyoroti: | JLSS-5HP Industrial Laser Chiller,Industri Laser Chiller CO2 Laser,Industri Laser Chiller Diode Laser |
||
Deskripsi Produk
JLSS-5HP Air-dingin kecil Laser Chiller CO2 Laser, Solid-State Laser, Diode Laser, Serat Laser
Deskripsi produk:
Chiller laser kecil yang didinginkan dengan air adalah perangkat yang digunakan untuk mendinginkan peralatan laser.
Biasanya, pendingin laser kecil yang didinginkan dengan air terdiri dari komponen berikut:
1Unit pendingin air:termasuk pompa air, penukar panas, kipas pendingin dan komponen lainnya,digunakan untuk melakukan panas yang dihasilkan oleh laser ke dalam air dan menyebarkan panas ke udara melalui penukar panas.
2Tangki air:Sebuah wadah yang digunakan untuk menyimpan air pendingin, biasanya dengan kapasitas tertentu dan fungsi pemantauan tingkat air pendingin.
3. pipa air pendingin:mengangkut air pendingin dari tangki air ke komponen pendingin laser, dan melepaskan air panas dari laser untuk membentuk siklus pendinginan tertutup.
4Sistem kontrol:digunakan untuk memantau dan mengontrol operasi unit pendingin air, termasuk sensor suhu, sensor tingkat air, kontrol kipas, dll.
Pemanas laser pendingin air kecil biasanya berukuran lebih kecil dan cocok untuk aplikasi di mana kekuatan laser lebih rendah atau volume lebih kecil.Fungsi utamanya adalah untuk menjaga suhu laser dalam kisaran yang aman untuk mencegah kerusakan peralatan atau degradasi kinerja yang disebabkan oleh overheating.
Perlu dicatat bahwa model dan merek pendingin laser pendingin air kecil yang berbeda mungkin memiliki perbedaan dalam kinerja dan spesifikasi,dan pemilihan khusus harus dievaluasi berdasarkan kebutuhan aktual dan persyaratan peralatan laser.
Fitur produksi:
Mesin pendingin laser kecil memiliki karakteristik berikut:
1Ukuran kompak:Dibandingkan dengan pendingin laser besar, pendingin laser kecil lebih kecil dan menempati lebih sedikit ruang.
2Ringan dan portabel:Mesin pendingin laser kecil biasanya memiliki desain ringan dan relatif ringan, sehingga mudah dibawa dan dipindahkan.
3Efek disipasi panas yang tinggi:Meskipun merupakan perangkat kecil, pendingin laser kecil biasanya memiliki kemampuan disipasi panas yang efektif,yang dapat secara efisien menghilangkan panas yang dihasilkan oleh laser dan mempertahankan operasi stabil laser.
4Efisiensi energi yang tinggi:Pemanas laser kecil biasanya menggunakan teknologi pendingin canggih dan desain hemat energi, memiliki rasio efisiensi energi yang tinggi, dan dapat mengurangi konsumsi energi sambil mempertahankan efek pendingin.
5Kontrol mudah:Pendinginan laser kecil biasanya dilengkapi dengan antarmuka kontrol yang sederhana dan mudah digunakan, yang mudah dioperasikan.Pengguna dapat dengan mudah mengatur dan menyesuaikan parameter pendinginan dan memantau status operasi peralatan.
6Kebisingan rendah:Pemanas laser kecil sebagian besar mengadopsi desain diam untuk mengurangi generasi kebisingan dan mengurangi gangguan terhadap lingkungan kerja dan pengguna.
Penting untuk dicatat bahwa merek dan model pendingin laser kecil yang berbeda mungkin memiliki perbedaan dalam fitur dan fungsi.Anda dapat secara komprehensif mempertimbangkan berbagai faktor berdasarkan kebutuhan aktual dan persyaratan peralatan laser, dan memilih model dan merek yang tepat.
Prinsip Kerja:
Prinsip kerja pendingin air adalah memampatkan gas pendingin suhu rendah dan tekanan rendah menjadi gas suhu tinggi dan tekanan tinggi melalui kompresor,dan kemudian memancarkan gas suhu tinggi dan tekanan tinggi melalui kondensor untuk mengembunkannya menjadi cairan tekanan tinggi, dan kemudian melewati katup ekspansi untuk membuat cairan bertekanan tinggi Ini mengembang menjadi cairan bertekanan rendah dan mengalir ke evaporator untuk menyelesaikan siklus pendingin.
Dalam pendingin air, air digunakan sebagai media pendingin, dan terhubung ke peralatan pendingin melalui pipa air,dan gas pendingin setelah disipasi panas menyerap panas dan mengubahnya menjadi gas suhu rendah dan tekanan rendah, sehingga mewujudkan pendinginan.
|
1 Kompresor |
5 Evaporator |
9 Sensor suhu |
13 Katup bypass |
|
2 Kondensator |
6 Katup bola |
10 Tangki air |
14 Pengontrol tegangan rendah |
|
3 Filter pengering |
7 Saklar antibeku |
11 Pengukur tekanan pompa air |
15 Pengontrol tegangan tinggi |
|
4 Katup ekspansi |
8 Pemanas mengambang |
12 Pompa air |
16 Katup pengurangan tekanan |
Parameter teknis:
| Model | JLSS-5HP | JLSS-10HP | JLSS-15HP | JLSS-20HP | JLSS-25HP | JLSS-30HP | JLSS-40HP | JLSS-50HP | ||
| Kapasitas pendingin | KW/jam | 16.2 | 32.5 | 48.7 | 64.2 | 81.2 | 97.4 | 130.3 | 163.4 | |
| Kcal/jam | 14,200 | 28,400 | 42,600 | 56,800 | 71,000 | 85,200 | 113,600 | 142,000 | ||
| Kisaran suhu | 5°C-35°C ((Di bawah 0°C dapat disesuaikan) | |||||||||
| Sumber daya listrik | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Kekuatan total | KW | 4.17 | 8.25 | 12.75 | 18.2 | 20.95 | 26.5 | 35.6 | 43.2 | |
| Kompresor | Jenis | Jenis gulungan hermetik atau piston | ||||||||
| Kekuatan | KW | 3.75 | 7.5 | 11.25 | 15.0 | 18.75 | 22.5 | 30.0 | 37.5 | |
| Pompa sirkulasi | Kekuatan | KW | 0.75 | 1.5 | 1.5 | 2.25 | 2.25 | 3.75 | 3.75 | 3.75 |
| Kepala | m | 22 | 21.5 | 21.5 | 23 | 23 | 23 | 25 | 25 | |
| Bahan pendingin | Jenis | R22/R407c/R134a/R410a | ||||||||
| Metode kontrol | Ventil ekspansi penyeimbang tekanan eksternal sensor suhu | |||||||||
| volume pengisian | Kilo | 2.6 | 5.2 | 7.8 | 10.4 | 13.0 | 15.6 | 20.8 | 26.0 | |
| Evaporator | Aliran | m3/jam | 2.75 | 5.47 | 8.62 | 11.55 | 14.03 | 17.06 | 22.19 | 26.48 |
| kapasitas air | m3 | 0.058 | 0.150 | 0.285 | 0.300 | 0.380 | 0.380 | 0.560 | 0.560 | |
| Diameter | inci | 1 " | 1.5" | 2 " | 2.5" | 2.5" | 3 " | 3 " | 3 " | |
| Kompresor | Jenis | m3/jam | Jenis cangkang dan tabung tembaga yang efisien | |||||||
| Aliran | m3/jam | 3.42 | 6.85 | 10.78 | 14.44 | 17.54 | 21.32 | 27.74 | 33.09 | |
| Diameter | inci | 1 " | 1.5" | 2 " | 2.5" | 2.5" | 3 " | 3 " | 3 " | |
| Perangkat perlindungan | Saklar tekanan tinggi dan rendah, perlindungan antibeku, colokan/ventil keamanan yang dapat disambung, perangkat perlindungan kelebihan beban, pelindung overheat kumparan, saklar perlindungan suhu otomatis, dll. | |||||||||
| Ukuran mesin | L | mm | 850 | 1300 | 1600 | 1600 | 1600 | 1800 | 2400 | 2400 |
| W | mm | 480 | 610 | 700 | 730 | 730 | 760 | 1000 | 1000 | |
| H | mm | 980 | 1260 | 1400 | 1500 | 1500 | 1600 | 1750 | 1750 | |
| Berat satuan | Kilo | 60 | 150 | 400 | 440 | 690 | 760 | 850 | 1000 | |
Industri aplikasi:
Banyak peralatan laser memerlukan penggunaan pendingin untuk menjaga stabilitas suhu operasi mereka. Berikut adalah beberapa peralatan laser umum yang memerlukan penggunaan pendingin:
1Laser CO2:Laser CO2 menghasilkan banyak panas selama operasi dan perlu dibuang melalui sistem pendinginan.Chiller sering digunakan untuk menyediakan air pendingin untuk laser CO2 untuk menjaga suhu tabung laser dan komponen penting lainnya stabil.
2Laser padat:Laser padat, seperti laser Nd: YAG dan laser Ti: safir, juga membutuhkan sistem pendingin untuk mengontrol suhu operasinya.Chiller dapat digunakan untuk menyediakan pendinginan untuk kristal laser padat atau media laser untuk menjaga stabilitas dan kinerja output laser.
3Laser dioda:Laser dioda adalah jenis laser umum yang biasanya membutuhkan pendinginan untuk mempertahankan suhu operasi mereka.Chiller dapat digunakan untuk mendinginkan array dioda laser dari laser dioda untuk mencegah overheating dan degradasi kinerja.
4Laser serat:Laser serat juga menghasilkan sejumlah panas saat bekerja dan perlu didinginkan untuk mempertahankan suhu operasi yang stabil.Beberapa laser serat menggunakan pendingin sebagai sistem pendingin untuk mengontrol suhu dengan mendinginkan serat dan komponen lain dari laser.
Ini hanya beberapa jenis peralatan laser yang umum yang membutuhkan pendingin untuk pendinginan.jadi ketika membeli dan menggunakan peralatan laser, adalah yang terbaik untuk merujuk pada manual dan rekomendasi produsen untuk menentukan apakah pendingin diperlukan dan bagaimana untuk mengkonfigurasi dengan benar dan menggunakan sistem pendingin.
Industri Otomotif Manufaktur Teknik Kimia Industri Elektronika Industri Electroplating
Industri cetakan injeksi Industri farmasi Industri kemasan plastik Industri percetakan
Upport dan Layanan:
Dukungan teknis dan layanan pendingin termasuk:
1. 24/7 dukungan pelanggan
2. Pemasangan dan pemeliharaan remote guidance
3. Diagnosis dan Penyelesaian Masalah dari Jauh
4. Telepon/Email Saran dan Pedoman
5. Dokumentasi dan manual yang mudah digunakan
6. Pembaruan dan Upgrade Perangkat Lunak
7Harga biaya suku cadang dan bahan habis pakai
Kemasan dan Pengiriman:
Chiller dikemas dan dikirim dalam kotak kayu lapis standar. Semua komponen dijamin dan dilindungi dengan film, dan unit kemudian ditempatkan di palet untuk transportasi yang mudah.Dan pasang label informasi tanda pengiriman pada kotak kayu untuk memastikan pengiriman yang benar.
Bisakah Anda memberi tahu saya cara mengkonfigurasi dan menggunakan sistem pendingin dengan benar?
Saat mengkonfigurasi dan menggunakan sistem pendingin, berikut adalah beberapa pedoman umum:
1. Memahami persyaratan pendinginan peralatan laser Anda:Pertama, baca dengan hati-hati manual peralatan laser dan pedoman produsen untuk memahami persyaratan dan rekomendasi pendinginan peralatan.Peralatan laser yang berbeda mungkin memiliki persyaratan suhu dan aliran yang berbeda, yang harus dikonfigurasi sesuai dengan spesifikasi dan persyaratan peralatan.
2. Pilih pendingin yang tepat:Pilih pendingin yang cocok untuk peralatan laser. Kapasitas pendinginannya harus mampu memenuhi produksi panas dari peralatan laser.Pilih daya dan kapasitas pendingin pendingin dengan merujuk pada daya, emisi panas dan kebutuhan pendinginan peralatan laser.
3- Pasang sistem pendingin:Menginstal sistem pendingin dengan benar sesuai dengan persyaratan peralatan laser dan pendingin.Pastikan bahwa masuk dan keluarnya air pendingin sesuai dengan antarmuka pendingin peralatan laserPastikan koneksi antara pendingin dan peralatan laser kuat dan dapat diandalkan, dan hindari kebocoran dan kebocoran air.
4Mengontrol suhu air pendingin dan aliran:Kontrol suhu air pendingin dan aliran sesuai dengan persyaratan peralatan laser.Chiller biasanya dilengkapi dengan sistem kontrol suhu yang dapat mengatur kisaran suhu air pendingin. Pastikan suhu air pendingin berada dalam kisaran yang ditetapkan untuk menjaga suhu operasi yang stabil dari peralatan laser.memastikan bahwa aliran air pendingin cukup untuk secara efektif mendinginkan laser dan komponen penting lainnya.
5. pemeliharaan dan pembersihan yang teratur:Periksa dan pertahankan sistem pendingin secara teratur untuk memastikan operasi normal dan disipasi panas yang efisien.Bersihkan debu dan kotoran dari permukaan pendingin dan penukar panas untuk mempertahankan efisiensi pendinginPeriksa pipa dan koneksi untuk kebocoran dan perbaiki mereka segera.
6Pemantauan dan pencatatan:Memantau status operasi sistem pendingin secara teratur, termasuk suhu air pendingin, aliran, tekanan dan parameter lainnya.Catat operasi sistem pendingin sehingga masalah potensial dapat diidentifikasi dan diselesaikan segera.
Ini adalah pedoman umum untuk mengkonfigurasi dan menggunakan sistem pendingin. langkah-langkah spesifik dan persyaratan dapat bervariasi tergantung pada model peralatan laser dan chiller, pedoman produsen,dan lingkungan aplikasi yang sebenarnyaOleh karena itu,disarankan untuk merujuk dokumentasi yang relevan untuk peralatan laser dan pendingin dan mengikuti rekomendasi dan panduan produsen saat mengkonfigurasi dan menggunakan sistem pendingin..
