JLSW-40D Pendingin Suhu Rendah, Sekrup Jenis Ethylene Glycol Chiller
Detail produk:
| Tempat asal: | Dong Guan Cina |
| Nama merek: | JIALIS |
| Sertifikasi: | CE/ISO9001 |
| Nomor model: | JLSW-40D |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 set |
|---|---|
| Harga: | Discuss |
| Kemasan rincian: | Kotak kayu lapis |
| Waktu pengiriman: | 20 hari |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 100 unit per bulan |
|
Informasi Detail |
|||
| Nama produk: | Pendingin sekrup berpendingin air | Suhu pendinginan: | -35℃-35℃ |
|---|---|---|---|
| Jenis Kompresor: | kompresor sekrup | Merek kompresor: | Hanbell |
| Kapasitas pendinginan: | 100-1000kW | Sistem pengaturan: | PLC |
| Pengontrol: | Kontrol Mikroprosesor | Penguap: | Cangkang dan Tabung |
| Kondensator: | Cangkang dan Tabung | Tingkat kebisingan: | ≤75dB(A) |
| Perlindungan: | Kelebihan Kompresor, Tekanan Tinggi/Rendah, Aliran Air, Urutan Fasa, Anti-pembekuan | pendingin: | R22/R407C/R134A/R410A |
| Tegangan: | 380V/3N/50Hz | pasokan listrik: | 380V/3N/50Hz |
| Jaminan: | 1 tahun | ||
| Menyoroti: | Sekrup Pendingin Suhu Rendah,Chiller suhu rendah Ethylene,Chiller Glikol Etilena Suhu Rendah |
||
Deskripsi Produk

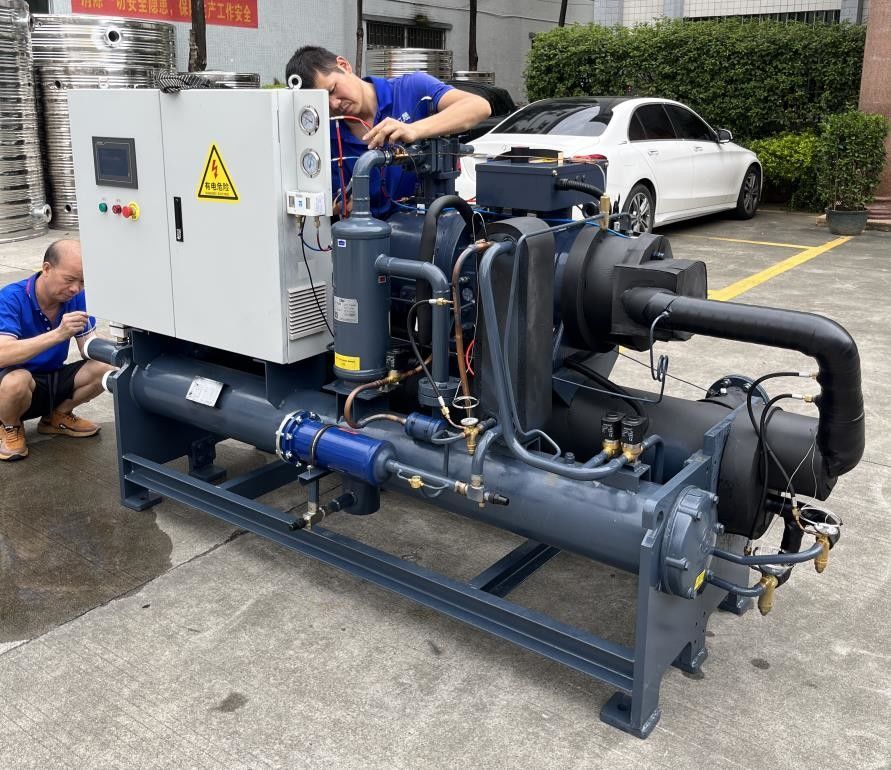

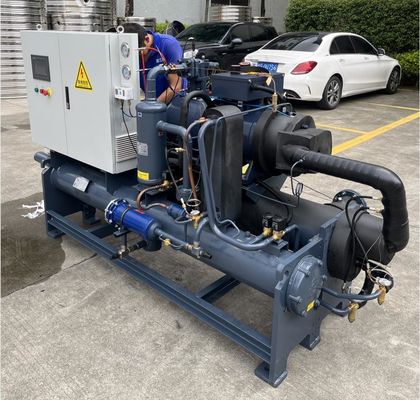

JLSW-40D tipe sekrup Chiller suhu rendah Chiller etilena glikol
Deskripsi produk:
Pendinginan sekrup suhu rendah adalah peralatan pendingin yang dirancang khusus untuk menyediakan pendinginan suhu rendah.Ini menggunakan kompresor sekrup sebagai komponen inti untuk mencapai pendinginan dengan memampatkan dan memperluas pendinginBerikut ini adalah deskripsi dari screw chiller suhu rendah:
1. Kompresor sekrup:Pemanas dengan sekrup suhu rendah menggunakan kompresor sekrup sebagai unit pendingin utama. Kompresor sekrup berputar dengan dua sekrup yang saling terhubung untuk menghasilkan tindakan kompresi,yang memampatkan gas pendingin dan meningkatkan suhu dan tekanan.
2Bahan pendingin suhu rendah:Pendinginan sekrup suhu rendah biasanya menggunakan pendingin suhu rendah, seperti R404A, R507A, dll.Bahan pendingin ini memiliki titik didih yang rendah dan suhu penguapan yang memberikan pendinginan suhu rendah yang diinginkan.
3Sistem pipa:Pemanas sekrup suhu rendah mencakup sistem pipa untuk sirkulasi pendingin yang digunakan untuk mentransfer pendingin dari kompresor ke bagian pendingin dan katup ekspansi,dan menyelesaikan proses pengembalian.
4Komponen pendingin:Komponen pendingin pendingin sekrup suhu rendah termasuk kondensator dan penguap.Kondensor digunakan untuk mendinginkan gas pendingin suhu tinggi dan tekanan tinggi yang dilepaskan dari kompresor dan mengubahnya menjadi cairan tekanan tinggi, sedangkan evaporator digunakan untuk menguap cairan pendingin untuk menyerap panas dari lingkungan sekitarnya, sehingga mencapai efek pendinginan.
5Kontrol suhu:Pemanas sekrup suhu rendah dilengkapi dengan sistem kontrol suhu, yang dapat dengan tepat mengontrol suhu air pendingin sesuai dengan kebutuhan.Dengan memantau dan menyesuaikan tekanan dan aliran pendingin, efek pendinginan suhu rendah yang stabil dapat dicapai.
Pemanas sekrup suhu rendah banyak digunakan dalam produksi industri dan aplikasi laboratorium yang membutuhkan suhu yang lebih rendah, seperti penyimpanan beku, manufaktur kimia, pengolahan makanan,penelitian dan pengembangan farmasi, dll. Mereka menyediakan pendinginan kriogenik yang dapat diandalkan untuk persyaratan kontrol suhu dan stabilitas khusus aplikasi.
Fitur produksi:
Pendinginan sekrup suhu rendah memiliki karakteristik berikut:
1Kapasitas pendinginan suhu rendah:Pemanas sekrup suhu rendah dirancang khusus untuk menyediakan pendinginan suhu rendah, mampu memenuhi persyaratan suhu pendinginan yang lebih rendah, biasanya dalam kisaran -40 °C hingga -80 °C.
2Efisiensi tinggi dan penghematan energi:Sebagai komponen inti, kompresor sekrup memiliki kinerja pendingin yang efisien dan rasio konsumsi energi.Hal ini dapat memberikan kapasitas pendinginan yang besar dengan konsumsi daya rendah untuk mencapai pemanfaatan energi yang efisien.
3Stabilitas dan keandalan:Chiller sekrup suhu rendah mengadopsi sistem kontrol canggih dan teknologi pendinginan yang stabil, yang dapat memberikan efek pendinginan suhu rendah yang stabil dan memiliki keandalan operasi yang baik.
4Kinerja kontrol suhu yang sangat baik:Dilengkapi dengan sistem kontrol suhu yang canggih,dapat mencapai kontrol yang tepat dan stabilitas suhu air pendingin dan memenuhi persyaratan aplikasi khusus untuk akurasi suhu dan stabilitas.
5. Fungsi perlindungan ganda:Pemanas sekrup suhu rendah biasanya dilengkapi dengan beberapa fungsi perlindungan, seperti perlindungan terhadap arus yang berlebihan, perlindungan terhadap suhu yang berlebihan, perlindungan terhadap suhu yang rendah, dll.untuk memastikan operasi yang aman dan umur panjang peralatan.
6. Daya tahan dan pemeliharaan yang mudah:Dengan menggunakan bahan berkualitas tinggi dan proses manufaktur, pendingin sekrup suhu rendah memiliki daya tahan yang kuat dan ketahanan korosi.peralatan memiliki struktur yang wajar dan mudah dirawat dan dirawat.
7. Berbagai bidang aplikasi:mesin pendingin sekrup suhu rendah cocok untuk banyak bidang industri, seperti kimia, farmasi, pengolahan makanan, elektronik, penyimpanan beku, dll.,untuk memenuhi kebutuhan industri yang berbeda untuk pendinginan suhu rendah.
Singkatnya, pendingin sekrup suhu rendah memiliki karakteristik kapasitas pendingin suhu rendah, efisiensi tinggi dan penghematan energi, stabilitas dan keandalan,dan akurasi kontrol suhu tinggiIni cocok untuk aplikasi industri yang membutuhkan pendinginan suhu rendah dan banyak digunakan di banyak industri.
Prinsip Kerja:
Prinsip kerja pendingin sekrup pendingin air terutama mencakup empat proses kompresi, kondensasi, ekspansi dan penguapan.
1Proses kompresi:Di bawah tindakan kompresor sekrup, pendingin dikompresi menjadi gas suhu tinggi dan tekanan tinggi, sambil menyerap panas di sekitarnya.
2Proses kondensasi:Bahan pendingin suhu tinggi dan tekanan tinggi masuk ke kondensor, dan melalui kontak dengan air dingin atau udara sekitarnya, ia memancarkan panas dan mendingin menjadi cairan bertekanan tinggi.
3Proses ekspansi:Cairan pendingin bertekanan tinggi masuk ke evaporator melalui katup gas, tekanan turun tiba-tiba,dan pendingin cair mengembang menjadi pendingin tekanan rendah sambil menyerap panas di sekitarnya.
4Proses penguapan:Bahan pendingin tekanan rendah masuk ke evaporator, menyerap panas sekitarnya melalui kontak dengan air atau udara, berubah menjadi bahan pendingin suhu rendah dan tekanan rendah,dan kembali ke proses kompresi.
Melalui proses siklus seperti itu, pendingin sekrup yang didinginkan dengan air dapat mengirimkan air dingin ke area yang perlu didinginkan untuk mencapai efek pendinginan, dehumidifikasi dan menjaga udara segar.Pada saat yang sama, mesin pendingin sekrup yang didinginkan dengan air juga akan mengeluarkan sejumlah panas,yang perlu dibuang melalui menara pendingin atau peralatan pembuangan panas lainnya untuk memastikan operasi normal sistem.
Parameter teknis:
| Model | JLSW-30D | JLSW-40D | JLSW-50D | JLSW-60D | JLSW-80D | JLSW-100D | JLSW-120D | JLSW-150D | ||
| Kapasitas pendingin | KW/jam | 100 | 140 | 180 | 200 | 260 | 370 | 430 | 550 | |
| TR | 28.5 | 39.8 | 51.2 | 56.9 | 73.9 | 105.2 | 122.3 | 156.4 | ||
| Kisaran suhu | 5°C~35°C ((Di bawah 0°C dapat disesuaikan) | |||||||||
| Sumber daya listrik | 3N-380V/415 50HZ/60HZ | |||||||||
| Kompresor | Jenis | Sekrup semi-hermetik | ||||||||
| Kekuatan | KW | 22 | 30 | 36 | 41 | 56 | 80 | 93 | 118 | |
| arus listrik | A | 39 | 51 | 65 | 71 | 95 | 135 | 156 | 198 | |
| Bahan pendingin | Jenis | R22/R407c | ||||||||
| Metode kontrol | Ventil ekspansi penyeimbang tekanan eksternal sensor suhu | |||||||||
| volume pengisian | Kilo | 16.5 | 22.2 | 27.5 | 33.4 | 44.4 | 55.6 | 66.5 | 82.6 | |
| Evaporator | Kerang dan tabung | |||||||||
| Aliran | m3/jam | 17.2 | 22.4 | 29.3 | 33 | 43.9 | 64.2 | 75.2 | 95.3 | |
| Diameter | inci | G2,5" | G3" | G3" | G3" | G3" | G4" | G4" | G4" | |
| Kompresor | Jenis | Kerang dan tabung | ||||||||
| Aliran | m3/jam | 22.4 | 29.2 | 35.2 | 42.9 | 57.8 | 84.3 | 101.1 | 123.9 | |
| Diameter | inci | G2,5" | G3" | G3" | G3" | G3" | G4" | G4" | G4" | |
| Perangkat perlindungan | Saklar tekanan tinggi dan rendah, perlindungan antibeku, colokan/ventil keamanan yang dapat disambung, perangkat perlindungan kelebihan beban, pelindung overheat kumparan, saklar perlindungan suhu otomatis, dll. | |||||||||
| Ukuran mesin | L | mm | 2200 | 2250 | 2350 | 2450 | 2500 | 2900 | 3000 | 3000 |
| W | mm | 800 | 800 | 800 | 900 | 900 | 900 | 1500 | 1500 | |
| H | mm | 1500 | 1600 | 1650 | 1750 | 1800 | 1850 | 1500 | 1550 | |
| Berat satuan | Kilo | 960 | 990 | 1260 | 1380 | 1520 | 1830 | 2150 | 2580 | |
| Model | JLSW-170D | JLSW-200D | JLSW-230D | JLSW-260D | JLSW-280D | JLSW-310D | JLSW-350D | JLSW-400D | ||
| Kapasitas pendingin | KW/jam | 620 | 710 | 830 | 930 | 1020 | 1130 | 1270 | 1530 | |
| TR | 176.3 | 201.9 | 236 | 264.4 | 290 | 321.3 | 361.1 | 435 | ||
| Kisaran suhu | 5°C~35°C ((Di bawah 0°C dapat disesuaikan) | |||||||||
| Sumber daya listrik | 3N-380V/415 50HZ/60HZ | |||||||||
| Kompresor | Jenis | Sekrup semi-hermetik | ||||||||
| Kekuatan | KW | 130 | 150 | 175 | 200 | 225 | 250 | 281 | 325 | |
| arus listrik | A | 218 | 253 | 295 | 335 | 390 | 432 | 480 | 553 | |
| Bahan pendingin | Jenis | R22/R407c | ||||||||
| Metode kontrol | Ventil ekspansi penyeimbang tekanan eksternal sensor suhu | |||||||||
| volume pengisian | Kilo | 93.8 | 111.2 | 126.8 | 144.1 | 155.4 | 170.9 | 193.2 | 220.9 | |
| Evaporator | Kerang dan tabung | |||||||||
| Aliran | m3/jam | 108.6 | 126.3 | 144.9 | 163.8 | 176.4 | 196.5 | 222.4 | 252.6 | |
| Diameter | inci | G5" | G5" | G6" | G6" | G8" | G8" | G8" | G8" | |
| Kompresor | Jenis | Kerang dan tabung | ||||||||
| Aliran | m3/jam | 141.1 | 166.2 | 190.9 | 215.8 | 232.4 | 258.6 | 290.8 | 333.2 | |
| Diameter | inci | G5" | G5" | G6" | G6" | G8" | G8" | G8" | G8" | |
| Perangkat perlindungan | Saklar tekanan tinggi dan rendah, perlindungan antibeku, colokan/ventil keamanan yang dapat disambung, perangkat perlindungan kelebihan beban, pelindung overheat kumparan, saklar perlindungan suhu otomatis, dll. | |||||||||
| Ukuran mesin | L | mm | 3600 | 3600 | 3600 | 3650 | 3650 | 3700 | 3700 | 4200 |
| W | mm | 1500 | 1500 | 1500 | 1600 | 1650 | 1750 | 1750 | 1750 | |
| H | mm | 1650 | 1650 | 1700 | 1700 | 1700 | 1750 | 1800 | 1800 | |
| Berat satuan | Kilo | 3050 | 3200 | 3450 | 3780 | 4060 | 4330 | 4600 | 4820 | |
Industri aplikasi:
Dalam proses pembuatan baterai, pendingin dapat digunakan untuk pendinginan peralatan dan benda kerja berikut:
1. Mesin pelapis elektroda:Mesin pelapis elektroda digunakan untuk melapisi bahan elektroda pada lembaran elektroda baterai.yang membutuhkan pendinginan untuk menjaga stabilitas proses pelapis dan kualitas lembaran elektrodaChiller dapat digunakan untuk mendinginkan bagian roller dan bagian kepala pelapis mesin pelapis elektroda untuk memastikan bahwa suhu dikendalikan dalam kisaran yang tepat.
2. pers panas:Pencet panas digunakan untuk menekan panas lembaran elektroda, separator, kolektor arus dan komponen lainnya untuk membentuk lembaran baterai.karena suhu dan tekanan tinggi, banyak panas akan dihasilkan. The chiller can be used to cool the heating plate and cooling plate of the heat press machine to control the temperature during the heat press process and ensure the quality and consistency of the battery sheet.
3. Tungku vakum:Dalam pembuatan baterai, beberapa proses perlu dilakukan di lingkungan vakum, seperti pengeringan dan sintering.Tungku vakum menghasilkan panas selama proses ini dan membutuhkan pendinginan untuk mempertahankan suhu yang stabil di dalam tungku vakumChiller dapat digunakan untuk mendinginkan sistem pendinginan tungku vakum untuk memastikan stabilitas proses dan kualitas produk.
4Peralatan kemasan baterai:Pada tahap akhir pembuatan baterai, baterai perlu dikemas, seperti dalam casing logam atau casing plastik.beberapa peralatan akan menghasilkan panas dan perlu didinginkan untuk memastikan stabilitas proses kemasan dan kualitas produkChiller dapat digunakan untuk mendinginkan peralatan kemasan dan menjaga suhu dalam kisaran yang tepat.
Peralatan dan benda kerja ini terlibat dalam produksi panas selama proses pembuatan baterai,dan perlu didinginkan oleh pendingin untuk menjaga stabilitas proses dan kualitas produkChiller memainkan peran penting dalam industri manufaktur baterai.
Industri Otomotif Manufaktur Teknik Kimia Industri Elektronika Industri Electroplating
Industri cetakan injeksi Industri farmasi Industri kemasan plastik Industri percetakan
Upport dan Layanan:
Dukungan teknis dan layanan pendingin termasuk:
1. 24/7 dukungan pelanggan
2. Pemasangan dan pemeliharaan remote guidance
3. Diagnosis dan Penyelesaian Masalah dari Jauh
4. Telepon/Email Saran dan Pedoman
5. Dokumentasi dan manual yang mudah digunakan
6. Pembaruan dan Upgrade Perangkat Lunak
7Harga biaya suku cadang dan bahan habis pakai
Kemasan dan Pengiriman:
Chiller dikemas dan dikirim dalam kotak kayu lapis standar. Semua komponen dijamin dan dilindungi dengan film, dan unit kemudian ditempatkan di palet untuk transportasi yang mudah.Dan pasang label informasi tanda pengiriman pada kotak kayu untuk memastikan pengiriman yang benar.
Bagaimana sistem kontrol suhu pendingin sekrup suhu rendah mencapai efek pendinginan suhu rendah yang stabil?
Sistem kontrol suhu pendingin sekrup suhu rendah mencapai efek pendinginan suhu rendah yang stabil dengan memantau dan menyesuaikan tekanan dan aliran pendingin.Berikut adalah prinsip kerja dari sistem kontrol suhu secara umum:
1Sensor suhu:Sistem kontrol suhu pertama-tama mendeteksi suhu air pendingin melalui sensor suhu yang dipasang di bagian pendingin (seperti evaporator).Sensor ini mengukur suhu air pendingin yang sebenarnya dan mengirimkannya ke sistem kontrol.
2Kontroler:Kontroler adalah bagian inti dari sistem kontrol suhu. Ini menerima sinyal suhu yang sebenarnya dari sensor suhu dan membandingkannya dengan suhu target yang telah ditetapkan sebelumnya.Berdasarkan data ini, pengontrol akan mengirim sinyal kontrol yang sesuai untuk menyesuaikan tekanan dan aliran pendingin.
3Pengaturan tekanan:Kontroler mengontrol tekanan pendingin dengan menyesuaikan tekanan pembuangan kompresor sekrup.kontroler akan meningkatkan tekanan pembuangan kompresor untuk meningkatkan tekanan refrigerant, sehingga meningkatkan efek pendinginan. Sebaliknya, ketika suhu sebenarnya lebih rendah dari suhu target,kontroler akan mengurangi tekanan pembuangan kompresor untuk mengurangi tekanan pendingin.
4Pengaturan aliran:Pengontrol juga dapat mengontrol suhu dengan mengatur aliran pendingin.pengontrol dapat mengatur aliran pendingin di evaporatorMeningkatkan laju aliran meningkatkan efek pendinginan, sementara mengurangi laju aliran mengurangi efek pendinginan, memungkinkan kontrol yang tepat dari suhu.
Dengan terus memantau suhu aktual dan menyesuaikan tekanan dan aliran pendingin sesuai,Sistem kontrol suhu mampu mencapai efek pendinginan suhu rendah yang stabilHal ini memastikan bahwa air pendingin selalu disimpan dalam kisaran suhu target yang diperlukan, memenuhi persyaratan kontrol suhu dan stabilitas dari aplikasi tertentu.
