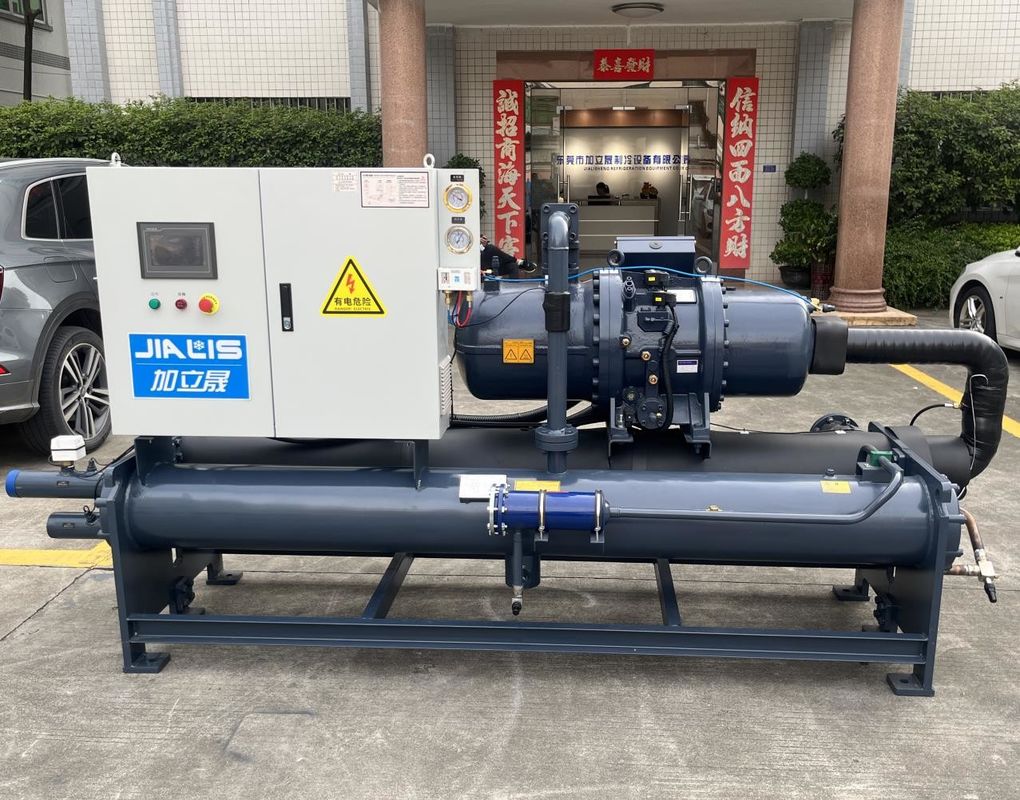

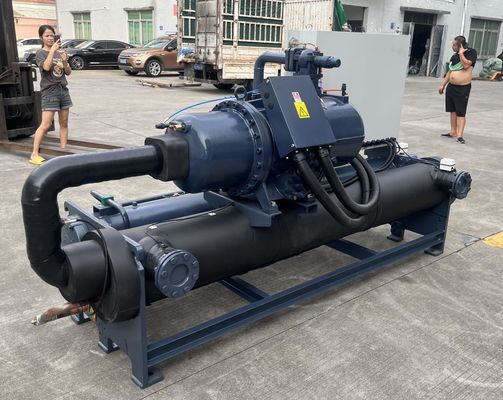

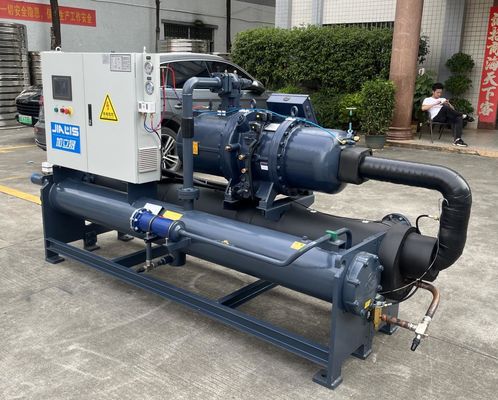

JLSW-105D Industrial Water Cooled Screw Chiller Untuk Hot Press Vacuum Furnace
Detail produk:
| Tempat asal: | Dong Guan Cina |
| Nama merek: | JIALIS |
| Sertifikasi: | CE/ISO9001 |
| Nomor model: | JLSW-105D |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 set |
|---|---|
| Harga: | Discuss |
| Kemasan rincian: | Kotak kayu lapis |
| Waktu pengiriman: | 20 hari |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 100 unit per bulan |
|
Informasi Detail |
|||
| Nama produk: | Pendingin sekrup berpendingin air | Suhu pendinginan: | 5℃-35℃ |
|---|---|---|---|
| Jenis Kompresor: | kompresor sekrup | Merek kompresor: | Hanbell |
| Kapasitas pendinginan: | 100-1000kW | Sistem pengaturan: | PLC |
| Pengontrol: | Kontrol Mikroprosesor | Penguap: | Cangkang dan Tabung |
| Kondensator: | Cangkang dan Tabung | Tingkat kebisingan: | ≤75dB(A) |
| Perlindungan: | Kelebihan Kompresor, Tekanan Tinggi/Rendah, Aliran Air, Urutan Fasa, Anti-pembekuan | pendingin: | R22/R407C/R134A/R410A |
| Tegangan: | 380V/3N/50Hz | pasokan listrik: | 380V/3N/50Hz |
| Jaminan: | 1 tahun | ||
| Menyoroti: | Air-dingin sekrup Chiller Industrial,Hot Press Air Dingin Sekrup Chiller,Vacuum Furnace pendingin air pendingin industri |
||
Deskripsi Produk
JLSW-105D Mesin Lapisan Elektrode Screw Chiller Dingin dengan Air, Pencet Panas, Tungku Vakum, Peralatan Pengemasan Baterai
Deskripsi produk:
Chiller sekrup yang didinginkan dengan air adalah peralatan pendingin yang umum, yang menggabungkan kompresor sekrup dan teknologi disipasi panas yang didinginkan dengan air.evaporator, sistem sirkulasi air pendingin dan sistem kontrol.
Berikut ini adalah deskripsi umum dari pendingin sekrup pendingin air:
1. Kompresor sekrup:Pendinginan sekrup yang didinginkan dengan air menggunakan kompresor sekrup sebagai perangkat kompresi utama.Kompresor sekrup mengompres pendingin melalui dua rotor sekrup saling untuk meningkatkan tekanan dan suhuKompresor sekrup sangat efisien, dapat diandalkan dan dapat memberikan pendinginan yang stabil.
2Kondensator:Kondensor adalah bagian radiator dari pendingin sekrup yang didinginkan dengan air, yang digunakan untuk melepaskan panas dan mendinginkan bahan pendingin suhu tinggi dan tekanan tinggi yang dikompresi oleh kompresor.Kondensor biasanya mengadopsi struktur pipa dan sirip, dan pendingin disipasi dan didinginkan oleh aliran air yang beredar.
3- Evaporator:Evaporator adalah bagian pendingin dari screw chiller yang didinginkan dengan air, yang digunakan untuk menyerap panas yang dihasilkan oleh peralatan atau sistem yang didinginkan.pendingin berubah dari cair menjadi gas, menyerap panas dan membawanya pergi, sehingga menurunkan suhu peralatan atau sistem yang didinginkan.
4Sistem sirkulasi air pendingin:Pemanas sekrup yang didinginkan dengan air mempertahankan efek pendinginan melalui sistem sirkulasi air pendingin. Pompa air sirkulasi menarik air pendingin dari kondensor,dan setelah melewati evaporator untuk menyerap panas, mengalir kembali ke kondensor untuk menghilangkan panas, membentuk siklus.
5Sistem kontrol:Pemanas sekrup yang didinginkan dengan air biasanya dilengkapi dengan sistem kontrol canggih untuk memantau dan mengatur proses pendinginan.kontrol aliran dan fungsi lain untuk memastikan operasi stabil dan kinerja efisien pendingin.
Perlu dicatat bahwa pendingin sekrup yang didinginkan dengan air membutuhkan sistem pasokan air dan drainase yang stabil untuk memastikan operasinya yang normal.mesin pendingin sekrup yang didinginkan dengan air juga dapat dilengkapi dengan fungsi tambahan, seperti operasi bersama dari beberapa unit, optimasi efisiensi energi, dll.
Fitur produksi:
Keuntungan dari pendingin sekrup air:
1Efisiensi disipasi panas:Pendinginan sekrup yang didinginkan air mentransfer panas ke air pendingin melalui pendingin air, dan kemudian melepaskan panas melalui sistem sirkulasi air pendingin.Karena kapasitas panas spesifik air yang lebih tinggi, pendingin air biasanya memiliki efisiensi disipasi panas yang lebih tinggi dan dapat menghilangkan panas dengan lebih efektif.
2Stabilitas sistem:Sistem pendingin air lebih stabil daripada sistem pendingin udara. pendingin sekrup pendingin air dapat memberikan suhu air pendingin yang stabil melalui sistem sirkulasi air,dan tidak sensitif terhadap perubahan suhu dan kelembaban lingkunganHal ini membuat sistem pendingin air lebih cocok untuk aplikasi jangka panjang dan suhu terkontrol.
3Operasi diam:Mesin pendingin sekrup yang didinginkan dengan air umumnya lebih tenang daripada mesin pendingin udara.dampak kebisingan pada lingkungan dalam ruangan kecil, dan cocok untuk tempat dengan persyaratan kebisingan yang tinggi.
Prinsip Kerja:
Prinsip kerja pendingin sekrup pendingin air terutama mencakup empat proses kompresi, kondensasi, ekspansi dan penguapan.
1Proses kompresi:Di bawah tindakan kompresor sekrup, pendingin dikompresi menjadi gas suhu tinggi dan tekanan tinggi, sambil menyerap panas di sekitarnya.
2Proses kondensasi:Bahan pendingin suhu tinggi dan tekanan tinggi masuk ke kondensor, dan melalui kontak dengan air dingin atau udara sekitarnya, ia memancarkan panas dan mendingin menjadi cairan bertekanan tinggi.
3Proses ekspansi:Cairan pendingin bertekanan tinggi masuk ke evaporator melalui katup gas, tekanan turun tiba-tiba,dan pendingin cair mengembang menjadi pendingin tekanan rendah sambil menyerap panas di sekitarnya.
4Proses penguapan:Bahan pendingin tekanan rendah masuk ke evaporator, menyerap panas sekitarnya melalui kontak dengan air atau udara, berubah menjadi bahan pendingin suhu rendah dan tekanan rendah,dan kembali ke proses kompresi.
Melalui proses siklus seperti itu, pendingin sekrup yang didinginkan dengan air dapat mengirimkan air dingin ke area yang perlu didinginkan untuk mencapai efek pendinginan, dehumidifikasi dan menjaga udara segar.Pada saat yang sama, mesin pendingin sekrup yang didinginkan dengan air juga akan mengeluarkan sejumlah panas,yang perlu dibuang melalui menara pendingin atau peralatan pembuangan panas lainnya untuk memastikan operasi normal sistem.
Parameter teknis:
| Model | JLSW-30D | JLSW-40D | JLSW-50D | JLSW-60D | JLSW-80D | JLSW-100D | JLSW-120D | JLSW-150D | ||
| Kapasitas pendingin | KW/jam | 100 | 140 | 180 | 200 | 260 | 370 | 430 | 550 | |
| TR | 28.5 | 39.8 | 51.2 | 56.9 | 73.9 | 105.2 | 122.3 | 156.4 | ||
| Kisaran suhu | 5°C~35°C ((Di bawah 0°C dapat disesuaikan) | |||||||||
| Sumber daya listrik | 3N-380V/415 50HZ/60HZ | |||||||||
| Kompresor | Jenis | Sekrup semi-hermetik | ||||||||
| Kekuatan | KW | 22 | 30 | 36 | 41 | 56 | 80 | 93 | 118 | |
| arus listrik | A | 39 | 51 | 65 | 71 | 95 | 135 | 156 | 198 | |
| Bahan pendingin | Jenis | R22/R407c | ||||||||
| Metode kontrol | Ventil ekspansi penyeimbang tekanan eksternal sensor suhu | |||||||||
| volume pengisian | Kilo | 16.5 | 22.2 | 27.5 | 33.4 | 44.4 | 55.6 | 66.5 | 82.6 | |
| Evaporator | Kerang dan tabung | |||||||||
| Aliran | m3/jam | 17.2 | 22.4 | 29.3 | 33 | 43.9 | 64.2 | 75.2 | 95.3 | |
| Diameter | inci | G2,5" | G3" | G3" | G3" | G3" | G4" | G4" | G4" | |
| Kompresor | Jenis | Kerang dan tabung | ||||||||
| Aliran | m3/jam | 22.4 | 29.2 | 35.2 | 42.9 | 57.8 | 84.3 | 101.1 | 123.9 | |
| Diameter | inci | G2,5" | G3" | G3" | G3" | G3" | G4" | G4" | G4" | |
| Perangkat perlindungan | Saklar tekanan tinggi dan rendah, perlindungan antibeku, colokan/ventil keamanan yang dapat disambung, perangkat perlindungan kelebihan beban, pelindung overheat kumparan, saklar perlindungan suhu otomatis, dll. | |||||||||
| Ukuran mesin | L | mm | 2200 | 2250 | 2350 | 2450 | 2500 | 2900 | 3000 | 3000 |
| W | mm | 800 | 800 | 800 | 900 | 900 | 900 | 1500 | 1500 | |
| H | mm | 1500 | 1600 | 1650 | 1750 | 1800 | 1850 | 1500 | 1550 | |
| Berat satuan | Kilo | 960 | 990 | 1260 | 1380 | 1520 | 1830 | 2150 | 2580 | |
| Model | JLSW-170D | JLSW-200D | JLSW-230D | JLSW-260D | JLSW-280D | JLSW-310D | JLSW-350D | JLSW-400D | ||
| Kapasitas pendingin | KW/jam | 620 | 710 | 830 | 930 | 1020 | 1130 | 1270 | 1530 | |
| TR | 176.3 | 201.9 | 236 | 264.4 | 290 | 321.3 | 361.1 | 435 | ||
| Kisaran suhu | 5°C~35°C ((Di bawah 0°C dapat disesuaikan) | |||||||||
| Sumber daya listrik | 3N-380V/415 50HZ/60HZ | |||||||||
| Kompresor | Jenis | Sekrup semi-hermetik | ||||||||
| Kekuatan | KW | 130 | 150 | 175 | 200 | 225 | 250 | 281 | 325 | |
| arus listrik | A | 218 | 253 | 295 | 335 | 390 | 432 | 480 | 553 | |
| Bahan pendingin | Jenis | R22/R407c | ||||||||
| Metode kontrol | Ventil ekspansi penyeimbang tekanan eksternal sensor suhu | |||||||||
| volume pengisian | Kilo | 93.8 | 111.2 | 126.8 | 144.1 | 155.4 | 170.9 | 193.2 | 220.9 | |
| Evaporator | Kerang dan tabung | |||||||||
| Aliran | m3/jam | 108.6 | 126.3 | 144.9 | 163.8 | 176.4 | 196.5 | 222.4 | 252.6 | |
| Diameter | inci | G5" | G5" | G6" | G6" | G8" | G8" | G8" | G8" | |
| Kompresor | Jenis | Kerang dan tabung | ||||||||
| Aliran | m3/jam | 141.1 | 166.2 | 190.9 | 215.8 | 232.4 | 258.6 | 290.8 | 333.2 | |
| Diameter | inci | G5" | G5" | G6" | G6" | G8" | G8" | G8" | G8" | |
| Perangkat perlindungan | Saklar tekanan tinggi dan rendah, perlindungan antibeku, colokan/ventil keamanan yang dapat disambung, perangkat perlindungan kelebihan beban, pelindung overheat kumparan, saklar perlindungan suhu otomatis, dll. | |||||||||
| Ukuran mesin | L | mm | 3600 | 3600 | 3600 | 3650 | 3650 | 3700 | 3700 | 4200 |
| W | mm | 1500 | 1500 | 1500 | 1600 | 1650 | 1750 | 1750 | 1750 | |
| H | mm | 1650 | 1650 | 1700 | 1700 | 1700 | 1750 | 1800 | 1800 | |
| Berat satuan | Kilo | 3050 | 3200 | 3450 | 3780 | 4060 | 4330 | 4600 | 4820 | |
Industri aplikasi:
Dalam proses pembuatan baterai, pendingin dapat digunakan untuk pendinginan peralatan dan benda kerja berikut:
1. Mesin pelapis elektroda:Mesin pelapis elektroda digunakan untuk melapisi bahan elektroda pada lembaran elektroda baterai.yang membutuhkan pendinginan untuk menjaga stabilitas proses pelapis dan kualitas lembaran elektrodaChiller dapat digunakan untuk mendinginkan bagian roller dan bagian kepala pelapis mesin pelapis elektroda untuk memastikan bahwa suhu dikendalikan dalam kisaran yang tepat.
2. pers panas:Pencet panas digunakan untuk menekan panas lembaran elektroda, separator, kolektor arus dan komponen lainnya untuk membentuk lembaran baterai.karena suhu dan tekanan tinggi, banyak panas akan dihasilkan. The chiller can be used to cool the heating plate and cooling plate of the heat press machine to control the temperature during the heat press process and ensure the quality and consistency of the battery sheet.
3. Tungku vakum:Dalam pembuatan baterai, beberapa proses perlu dilakukan di lingkungan vakum, seperti pengeringan dan sintering.Tungku vakum menghasilkan panas selama proses ini dan membutuhkan pendinginan untuk mempertahankan suhu yang stabil di dalam tungku vakumChiller dapat digunakan untuk mendinginkan sistem pendinginan tungku vakum untuk memastikan stabilitas proses dan kualitas produk.
4Peralatan kemasan baterai:Pada tahap akhir pembuatan baterai, baterai perlu dikemas, seperti dalam casing logam atau casing plastik.beberapa peralatan akan menghasilkan panas dan perlu didinginkan untuk memastikan stabilitas proses kemasan dan kualitas produkChiller dapat digunakan untuk mendinginkan peralatan kemasan dan menjaga suhu dalam kisaran yang tepat.
Peralatan dan benda kerja ini terlibat dalam produksi panas selama proses pembuatan baterai,dan perlu didinginkan oleh pendingin untuk menjaga stabilitas proses dan kualitas produkChiller memainkan peran penting dalam industri manufaktur baterai.
Industri Otomotif Manufaktur Teknik Kimia Industri Elektronika Industri Electroplating
Industri cetakan injeksi Industri farmasi Industri kemasan plastik Industri percetakan
Upport dan Layanan:
Dukungan teknis dan layanan pendingin termasuk:
1. 24/7 dukungan pelanggan
2. Pemasangan dan pemeliharaan remote guidance
3. Diagnosis dan Penyelesaian Masalah dari Jauh
4. Telepon/Email Saran dan Pedoman
5. Dokumentasi dan manual yang mudah digunakan
6. Pembaruan dan Upgrade Perangkat Lunak
7Harga biaya suku cadang dan bahan habis pakai
Kemasan dan Pengiriman:
Chiller dikemas dan dikirim dalam kotak kayu lapis standar. Semua komponen dijamin dan dilindungi dengan film, dan unit kemudian ditempatkan di palet untuk transportasi yang mudah.Dan pasang label informasi tanda pengiriman pada kotak kayu untuk memastikan pengiriman yang benar.
Bagaimana chiller memastikan bahwa suhu lingkungan pengujian stabil selama uji siklus pengisian-pengurangan baterai?
Dalam uji siklus pengisian dan pengurangan baterai, pendingin dapat memastikan stabilitas suhu lingkungan uji dengan cara berikut:
1Peralatan pengujian pendinginan:Pengujian siklus muatan-pengurangan biasanya melibatkan penggunaan peralatan pengujian seperti bangku uji, slot uji, dll.Chiller dapat mengontrol suhu peralatan uji dengan mendinginkan sistem pendinginan peralatan ujiPeralatan pengujian pendinginan mencegah peralatan terlalu panas dan mempengaruhi akurasi hasil pengujian.
2. Dinginkan sampel baterai:Selama uji siklus pengisian-pengurangan, sampel baterai akan menghasilkan panas. Usually a coolant or cold water circulation system can be used to flow coolant or cold water through the battery sample or test tank to absorb heat and keep the temperature of the battery sample stable.
3Sistem kontrol suhu:Chiller biasanya dilengkapi dengan sistem kontrol suhu yang dapat mengontrol dengan tepat suhu pendingin atau air dingin.Dengan mengatur pengaturan suhu dan parameter kontrol yang tepat, pendingin dapat mempertahankan suhu lingkungan uji secara stabil sesuai dengan persyaratan uji dan karakteristik sampel.
4Sensor suhu dan kontrol umpan balik:The chiller is usually combined with a temperature sensor and feedback control system to monitor the temperature of the test environment in real time and adjust the operating state of the cooling system according to the feedback signalDengan cara ini, kontrol suhu loop tertutup dapat direalisasikan, sehingga suhu lingkungan uji dapat stabil dalam kisaran yang ditentukan sebelumnya.
Melalui metode di atas, pendingin dapat memberikan efek pendinginan yang stabil untuk memastikan bahwa suhu lingkungan uji stabil selama uji siklus pengisian dan pengurangan baterai.Hal ini memastikan akurasi dan kelanjutan hasil pengujian sekaligus memberikan data yang dapat diandalkan untuk evaluasi kinerja baterai dan prediksi masa pakai.
