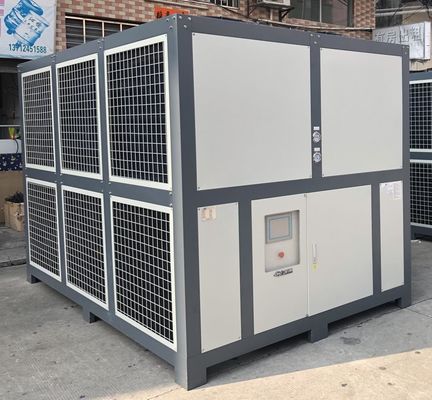

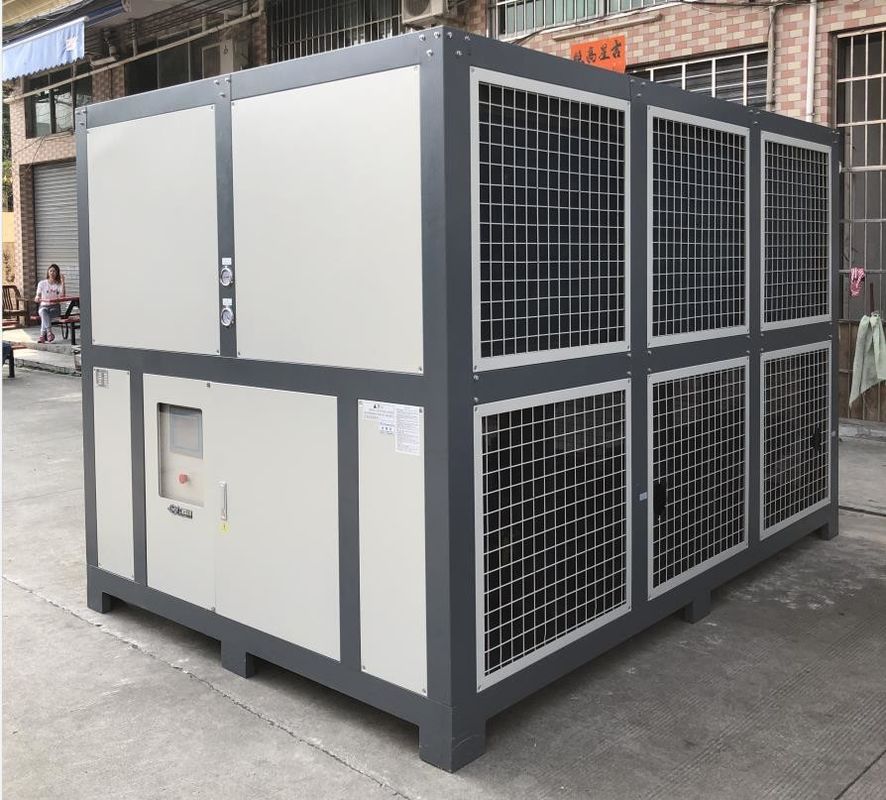

JLSF-70A Industrial Air Cooled Water Chiller Dengan Screw Compressor Overload Protection
Detail produk:
| Tempat asal: | Dong Guan Cina |
| Nama merek: | JIALIS |
| Sertifikasi: | CE/ISO9001 |
| Nomor model: | JLSF-70A |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 set |
|---|---|
| Harga: | Discuss |
| Kemasan rincian: | Kotak kayu lapis |
| Waktu pengiriman: | 20 hari |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 50 unit per bulan |
|
Informasi Detail |
|||
| Nama produk: | Chiller Sekrup Berpendingin Udara | Sistem kontrol: | PLC |
|---|---|---|---|
| Pengontrol: | Mikroprosesor | Suhu Lingkungan: | 5-35 ℃ |
| Kapasitas pendinginan: | 100-1000kW | Modus Mulai: | Y-△/Mulai Lembut |
| Jenis Kompresor: | kompresor sekrup | Penguap: | Cangkang dan Tabung |
| Kondensator: | Tabung Bersirip | pendingin: | R22/R407C/R134a |
| Aplikasi: | Industri | Kompresor: | kompresor sekrup |
| Perlindungan: | Kelebihan Beban, Tekanan Tinggi/Rendah, Kehilangan Fase, Terlalu Panas, dll. | Jaminan: | 1 tahun |
| Menyoroti: | Screw Air Cooled Water Chiller,Overload Pendingin Udara Pendingin Udara |
||
Deskripsi Produk
JLSF-70D Air Cooled Screw Chiller Perlengkapan Cerdas, Mesin Injection Molding, Aksesoris Injection Molding
Deskripsi produk:
Air-dingin sekrup chiller adalah jenis pendingin industri dan peralatan pendingin udara komersial, terutama terdiri dari evaporator, kompresor, kondensor dan katup ekspansi dan komponen lainnya.Ini menggunakan kompresor sekrup untuk memampatkan suhu rendah dan tekanan rendah pendingin ke dalam suhu tinggi dan tekanan tinggi gas, kemudian melepaskan panas ke luar melalui kondensor,dan akhirnya mengurangi suhu dan tekanan pendingin melalui katup ekspansi untuk kembali ke evaporator untuk daur ulang.
Selama operasi, screw chiller yang didinginkan udara menyerap panas di udara luar, mendinginkan air pendingin dan mengedarkannya ke ruangan, sehingga menurunkan suhu dalam ruangan.Efisiensi pendinginannya sangat dipengaruhi oleh faktor-faktor seperti suhu luar dan kelembaban, sehingga efeknya mungkin terbatas di lingkungan dengan suhu dan kelembaban tinggi.
Dibandingkan dengan water-cooled chiller, screw chiller air-cooled tidak memerlukan sistem air pendingin tambahan, sehingga mereka lebih sederhana dan lebih hemat biaya.karena menggunakan udara luar untuk pendinginan, bisa menjadi masalah di daerah dengan polusi udara tinggi atau di mana kualitas udara dalam ruangan perlu dipertahankan.
Fitur produksi:
Fitur pendingin sekrup dengan pendingin udara meliputi:
1.Tidak ada sistem air pendingin tambahan:Dibandingkan dengan mesin pendingin air, mesin pendingin sekrup dengan pendingin udara tidak memerlukan sistem pendingin air tambahan, sehingga lebih sederhana dan hemat biaya.
2Berbagai aplikasi:Pendinginan sekrup dengan pendingin udara cocok untuk berbagai jenis bangunan dan tempat, seperti gedung kantor komersial, hotel, rumah sakit, sekolah, dll.
3Efisiensi pendingin yang tinggi:Pendinginan sekrup yang didinginkan dengan udara menggunakan kompresor sekrup, yang memiliki keuntungan efisiensi pendinginan yang tinggi, kebisingan rendah, dan biaya pemeliharaan yang rendah.
4.Pasangannya mudah:Pemasangan pendingin sekrup dengan pendingin udara relatif sederhana dan tidak memerlukan peralatan tambahan seperti pipa air dan pompa air.
5Keandalan tinggi:Pendinginan sekrup yang didinginkan udara dirancang dan diproduksi dengan presisi tinggi, dan memiliki stabilitas dan keandalan yang baik.
6.Adaptifitas yang kuat:Pendinginan sekrup yang didinginkan udara memiliki kemampuan beradaptasi yang kuat dan dapat beradaptasi dengan kondisi lingkungan yang berbeda dan perubahan beban.
Prinsip Kerja:
Prinsip kerja pendingin sekrup dengan pendingin udara adalah sebagai berikut:
Proses kompresi:Bahan pendingin dikompresi ke dalam gas suhu tinggi dan tekanan tinggi di kompresor sekrup, dan kemudian masuk ke kondensor.
Proses kondensasi:Gas suhu tinggi dan tekanan tinggi didinginkan di kondensor menjadi cairan tekanan tinggi, dan pada saat yang sama melepaskan panas,yang dibuang ke udara luar melalui kipas angin dan radiator.
Proses ekspansi:Setelah cairan bertekanan tinggi dikompresi oleh katup ekspansi, itu menjadi cairan suhu rendah dan tekanan rendah, dan kemudian masuk ke evaporator.
Proses penguapan:Cairan suhu rendah dan tekanan rendah menguap di evaporator, menyerap panas di ruangan, mendinginkan air pendingin di ruangan, dan mengedarkannya ke ruangan,Dengan demikian mencapai tujuan mengurangi suhu dalam ruangan.
Parameter teknis:
| Model | JLSF-30A | JLSF-40A | JLSF-50A | JLSF-60A | JLSF-70A | JLSF-80A | JLSF-90A | JLSF-100A | JLSF-110A | ||
| Kapasitas pendingin | KW/jam | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| Kcal/jam | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| Kisaran suhu | 5°C~35°C ((Di bawah 0°C dapat disesuaikan) | ||||||||||
| Sumber daya listrik | 3N-380V/415V 50Hz/60Hz | ||||||||||
| Kekuatan total | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| Arus arus | A | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| Air dingin | m3/jam | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| kompresor | jenis | Jenis sekrup semi-hermetik | |||||||||
| Metode memulai | Y-△ | ||||||||||
| penyesuaian kapasitas | 0,25,50,75,100 | ||||||||||
| daya masukan | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| Minyak beku | jenis | HBR-A01 | |||||||||
| volume pengisian | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| pendingin | jenis | R-22/R407C | |||||||||
| metode kontrol | Ventil ekspansi penyeimbang tekanan eksternal sensor suhu | ||||||||||
| Evaporator | volume pengisian | KG | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| jenis | Kerang dan tabung | ||||||||||
| kondensor | Diameter | mm | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| jenis | Tipe sirip aluminium dengan lengan tembaga efisiensi tinggi + kipas rotor eksternal berisik rendah | ||||||||||
| Volume udara pendingin | m3/jam | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| Perangkat perlindungan | Saklar tegangan tinggi dan rendah, perlindungan antibeku, colokan larut, katup keamanan, perangkat perlindungan kelebihan beban, pelindung overheat kumparan, saklar perlindungan suhu otomatis, dll. | ||||||||||
| Dimensi | L | mm | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | mm | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | mm | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| berat badan | KG | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| Model | JLSF-120D | JLSF-130A | JLSF-150A | JLSF-160D | JLSF-180D | JLSF-200D | JLSF-240D | JLSF-260D | JLSF-300D | ||
| Kapasitas pendingin | KW/jam | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| Kcal/jam | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| Kisaran suhu | 5°C~35°C ((Di bawah 0°C dapat disesuaikan) | ||||||||||
| Sumber daya listrik | 3N-380V/415V 50Hz/60Hz | ||||||||||
| Kekuatan total | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| Arus arus | A | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| Air dingin | m3/jam | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| kompresor | jenis | Jenis sekrup semi-hermetik | |||||||||
| Metode memulai | Y-△ | ||||||||||
| penyesuaian kapasitas | 0,25,50,75,100 | ||||||||||
| daya masukan | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| Minyak beku | jenis | HBR-A01 | |||||||||
| volume pengisian | L | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| pendingin | jenis | R-22/R407C | |||||||||
| metode kontrol | Ventil ekspansi penyeimbang tekanan eksternal sensor suhu | ||||||||||
| Evaporator | volume pengisian | KG | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| jenis | Kerang dan tabung | ||||||||||
| kondensor | Diameter | mm | DN1250 | DN150 | DN200 | ||||||
| jenis | Tipe sirip aluminium dengan lengan tembaga efisiensi tinggi + kipas rotor eksternal berisik rendah | ||||||||||
| Volume udara pendingin | m3/jam | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| Perangkat perlindungan | Saklar tegangan tinggi dan rendah, perlindungan antibeku, colokan larut, katup keamanan, perangkat perlindungan kelebihan beban, pelindung overheat kumparan, saklar perlindungan suhu otomatis, dll. | ||||||||||
| Dimensi | L | mm | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H | mm | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| berat badan | KG | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
Industri aplikasi:
Pendinginan sekrup yang didinginkan dengan udara adalah pendingin yang menggunakan kompresor sekrup dan kondensor yang didinginkan dengan udara dan cocok untuk industri berikut:
1.Pengolahan industri:Dalam proses manufaktur industri, banyak peralatan perlu didinginkan, seperti peralatan pengolahan plastik, peralatan pengolahan logam, peralatan kimia, dll.perlu menggunakan pendingin sekrup dengan pendingin udara untuk menyediakan layanan pendingin untuk peralatan ini..
2Bangunan komersial:Mesin pendingin sekrup yang didinginkan udara dapat menyediakan layanan pendingin untuk bangunan komersial besar, pabrik dan tempat umum, seperti pusat perbelanjaan, supermarket, hotel, rumah sakit, gedung perkantoran,dll.
3Industri farmasi:Dalam industri farmasi, banyak proses produksi perlu mengontrol suhu dan kelembaban untuk memastikan kualitas dan keselamatan produk, sehingga pendingin diperlukan untuk pendinginan dan kontrol kelembaban.
4Industri makanan:Dalam industri makanan, banyak proses produksi membutuhkan kontrol suhu, seperti anggur, minuman, produk susu, dll, dan pendingin diperlukan untuk pendinginan.
5Industri elektronik:Dalam industri elektronik, banyak perangkat perlu didinginkan, seperti komponen elektronik, peralatan semikonduktor, dll., Dan pendingin diperlukan untuk pendinginan.
Singkatnya, pendingin sekrup udara cocok untuk berbagai industri dan kesempatan yang membutuhkan pendinginan, seperti manufaktur industri, konstruksi komersial, industri farmasi,industri makanan, industri elektronik, dll.
Industri Otomotif Manufaktur Teknik Kimia Industri Elektronika Industri Electroplating
Industri cetakan injeksi Industri farmasi Industri kemasan plastik Industri percetakan
Upport dan Layanan:
Dukungan teknis dan layanan pendingin termasuk:
1. 24/7 dukungan pelanggan
2. Pemasangan dan pemeliharaan remote guidance
3. Diagnosis dan Penyelesaian Masalah dari Jauh
4. Telepon/Email Saran dan Pedoman
5. Dokumentasi dan manual yang mudah digunakan
6. Pembaruan dan Upgrade Perangkat Lunak
7Harga biaya suku cadang dan bahan habis pakai
Kemasan dan Pengiriman:
Chiller dikemas dan dikirim dalam kotak kayu lapis standar. Semua komponen dijamin dan dilindungi dengan film, dan unit kemudian ditempatkan di palet untuk transportasi yang mudah.Dan pasang label informasi tanda pengiriman pada kotak kayu untuk memastikan pengiriman yang benar.
Apa kelebihan mesin pendingin sekrup yang didinginkan dengan udara dibandingkan dengan mesin pendingin air?
Pendinginan sekrup yang didinginkan dengan udara dan pendingin air adalah dua jenis pendingin yang umum, dan mereka memiliki beberapa perbedaan dalam metode pendinginan dan karakteristik.Berikut adalah beberapa keuntungan dari pendingin sekrup udara dibandingkan pendingin air:
1. Pemasangan sederhana:Pendinginan sekrup yang didinginkan udara tidak memerlukan sumber air pendingin tambahan, sehingga tidak perlu meletakkan pipa air pendingin dan menara pendingin selama pemasangan.Hal ini membuat proses instalasi pendingin sekrup udara lebih sederhana dan ekonomis.
2Menghilangkan pengolahan air:Pemanas yang didinginkan dengan air harus menangani kualitas air pendingin, termasuk mencegah skala, korosi, dan pertumbuhan mikroba.mesin pendingin sekrup dengan pendingin udara tidak perlu menangani kualitas air pendingin, yang mengurangi biaya dan beban kerja peralatan perawatan air dan pemeliharaan.
3Menghemat sumber daya air:Mesin pendingin air membutuhkan pasokan air pendingin yang besar, yang berarti bahwa sejumlah besar sumber daya air harus dikonsumsi.Chiller sekrup yang didinginkan dengan udara didinginkan dengan udara dan tidak memerlukan sejumlah besar sumber daya airIni lebih cocok untuk daerah di mana sumber daya air langka atau di mana perlindungan lingkungan diperlukan.
4Penggunaan ruang yang lebih fleksibel:Mesin pendingin air membutuhkan fasilitas seperti menara pendingin dan pipa air pendingin, yang menempati sejumlah ruang tertentu.Pendinginan sekrup yang didinginkan udara tidak membutuhkan fasilitas ini dan dapat ditempatkan lebih fleksibel di tempat-tempat dengan ruang terbatas.
5Biaya operasi yang lebih rendah:Karena pendingin sekrup dengan pendingin udara tidak memerlukan sumber air pendingin tambahan dan peralatan pengolahan air,Mereka umumnya lebih ekonomis dalam hal biaya operasi daripada pendingin air.Selain itu, pekerjaan pemeliharaan dan pembersihan pendingin sekrup udara relatif kecil.
Perlu dicatat bahwa pendingin sekrup yang didinginkan dengan udara mungkin sedikit lebih rendah daripada pendingin air dalam hal efek disipasi panas dan suhu operasi.Dalam aplikasi industri khusus, pendingin air mungkin lebih cocok jika suhu lingkungan tinggi atau persyaratan kontrol suhu tinggi.kondisi lingkungan, dan faktor ekonomi harus dipertimbangkan ketika memilih jenis pendingin yang tepat.
